Herstellung von Kabeladaptern

SECTRON stellt seit 28 Jahren qualitativ hochwertige, kundenspezifische Kabel-Antennenadapter (Pigtails) her! Wir sind bereit, das richtige Kabel und die richtigen Stecker nach Ihren Spezifikationen zu entwickeln.

Wir sind spezialisiert auf:

  • Herstellung von Kabeladaptern und Verlängerungen
  • Änderung von Antennen
  • Herstellung von Stromkabeln
  • Änderung von Stromkabeln
  • Herstellung von RS232-Kabeln
  • Herstellung von Kabelbäumen nach Kundenwunsch

Vorteile der SECTRON-Produktion

Außergewöhnliches Qualitäts-/Preisverhältnis bei allen produzierten Kabeladaptern. Dazu stehen wir. Selbstverständlich ist auch eine Ausgangskontrolle jedes Produkts vor dem Versand an den Kunden. Bei der Herstellung von Kabeladaptern überprüfen wir kontinuierlich die elektrischen und mechanischen Eigenschaften der Produkte.Wir führen neue Arten von Steckern und Koaxialkabeln ein und ändern unsere Produktionsverfahren, um uns an der Spitze des Marktes zu halten. Wichtig ist für uns auch die mechanische Beständigkeit der Steckverbinder gegen Herausreisen, Einschlagen oder Verdrehen des Mittelkontakts. Für die präzise Bearbeitung von flexiblen Koaxialkabeln verwenden die hochwertigsten Abisoliermaschinen der Marke Schleuniger. Die hohe Qualität der Lötstellen wird durch den Einsatz von stereoskopischen Mikroskopen sichergestellt.

Vyrábíme moderně, efektivně a přesně

SECTRON hat in ihrem Produktportfolio eine Auswahl an Koaxialkabeln von 0,8 mm bis hin zu 10 mm Durchmesser, geeignet für Frequenzen bis zu 6 GHz. Die Kapazität unserer eigenen Produktionslinie beträgt mehr als 500 HF Kabel-Antennenadaptern pro Tag.


Für die Herstellung von Kabeladaptern nach den von Ihnen angegebenen Parametern nimmt die Vertriebsabteilung Ihre Anfrage entgegen und erarbeitet eine spezifische, maßgeschneiderte Lösung. Dank dem Lagerbestand und einer breiten Palette von Markensteckern, Kabeln, Sicherungskästen, Tüllen und anderen Komponenten wird die Anforderung in die Produktion weitergeleitet. Mit modernster Technologie und Branchenerfahrung fertigen und testen wir den HF-Adapter genau für Ihr Gerät.

Beispiel für die Herstellung eines Kabeladapters

Montage eines SMA-Schalters auf einem Kabel mit einem Außendurchmesser von 1,37 mm

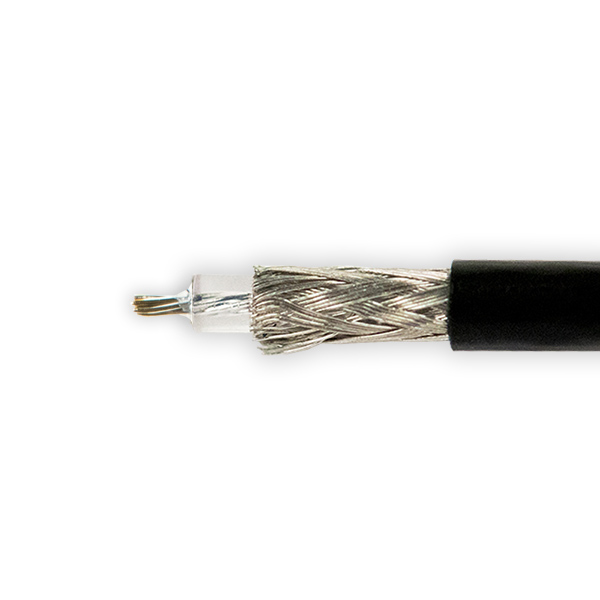

  1. Präzise Isolierung – grundlegende Qualitätsvoraussetzung

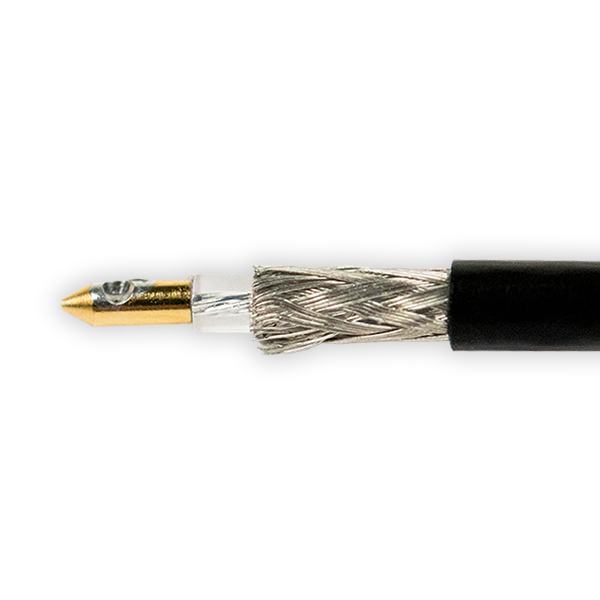

  2. Anlöten des Kontakts an den Mittelleiter des Koaxialkabels

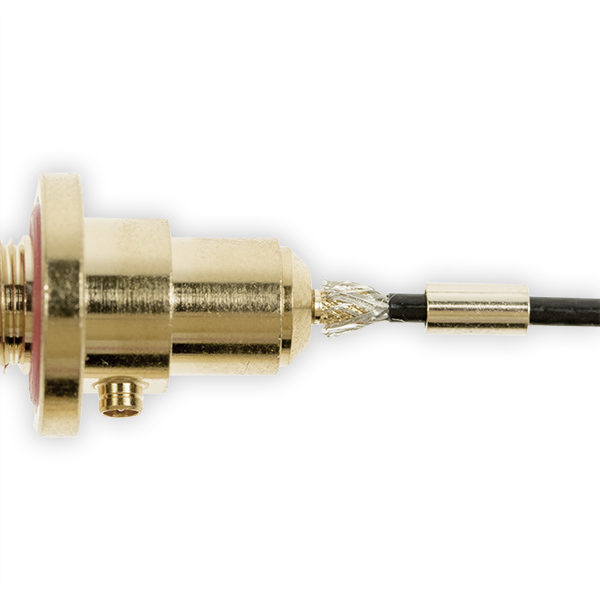

  3. Einstecken des Kabels in den Stecker

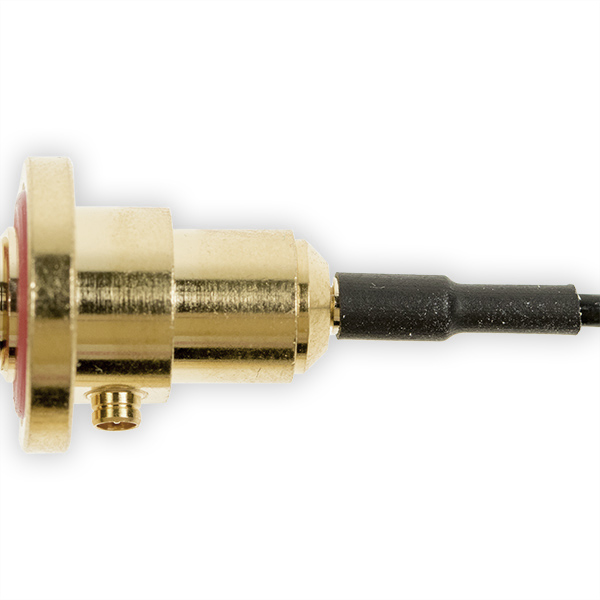

  4. Anpressen des Befestigungshohlraums und Überziehen der Verbindung zwischen Kabel und Stecker mit Schrumpfschlauch

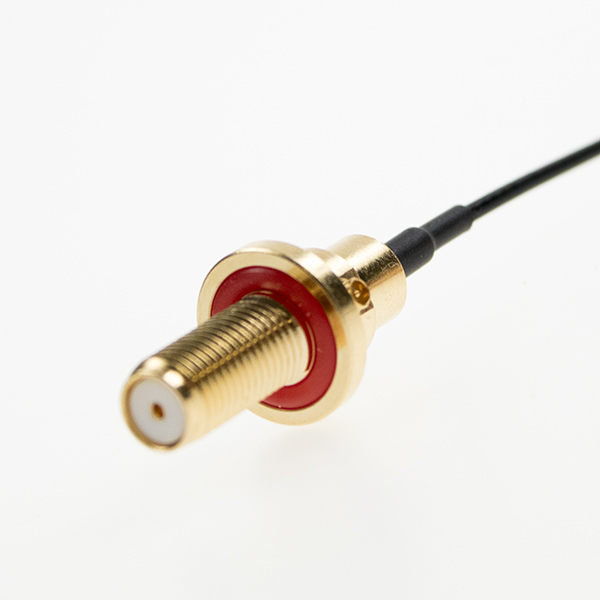

  5. Nach der Funktionsprüfung ist das Produkt bereit für den Versand an den Kunden

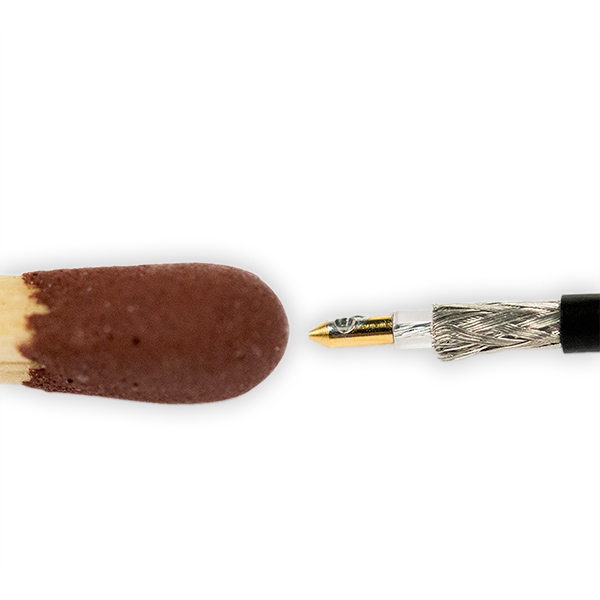

  6. Vergleich der Größe eines Streichholzkopfes mit dem gelöteten Kontakt des Mittelleiters



Bei der Kontrolle konzentrieren wir uns auf die folgenden mechanischen Parameter

  • Länge des Kabeladapters
  • Befestigung der Stecker am Kabel (Ausreißen)
  • Ausrichtung der Stecker
  • Beschriftung des Kabels und des Schrumpfschlauchs
  • Position der Mittelkontakte
  • Gewinde, Verbindungsmechanismen von Steckern
  • Kurzschluss und Leiterunterbrechung (VSWR)
  • Befestigung des mittleren Kontakts

winde, Verbindungsmechanismen von Steckern

Wir produzieren modern, effizient und präzise

  • Bei der Herstellung von flexiblen Koaxialkabeln werden zwecks präziser Verarbeitung die hochwertigsten Abisoliermaschinen der Marke Schleuniger verwendet. Kabelisolierung bereits ab 0,81 mm.
  • Die Lötarbeiten werden immer präzise unter dem Mikroskop durchgeführt.
  • Wir verwenden das hochmoderne Gerät Spectrum Agilent N93330A für die präzise Messung der Signaleigenschaften (VSWR + CL).

Abisoliermaschine der Marke Schleuniger

Wir verwenden Steckverbinder von höchster Qualität

In unserem Portfolio verwenden wir für die Herstellung von Kabeladaptern die besten Steckverbinder von namhaften Herstellern. Wir bieten die Steckertypen BNC, FAKRA, FME, GSC, HFL, IPEX-MHX, MC CARD, MCX, MCX-RP, MMCX, N, SMA, SMA-RP, SMB, SMP, TNC, U.FL an.
