HF-Kabeladapter U.FL(f)-FME(m) Panel, O-Ring, LP-088, 10 cm

Detaillierte Produktbeschreibung

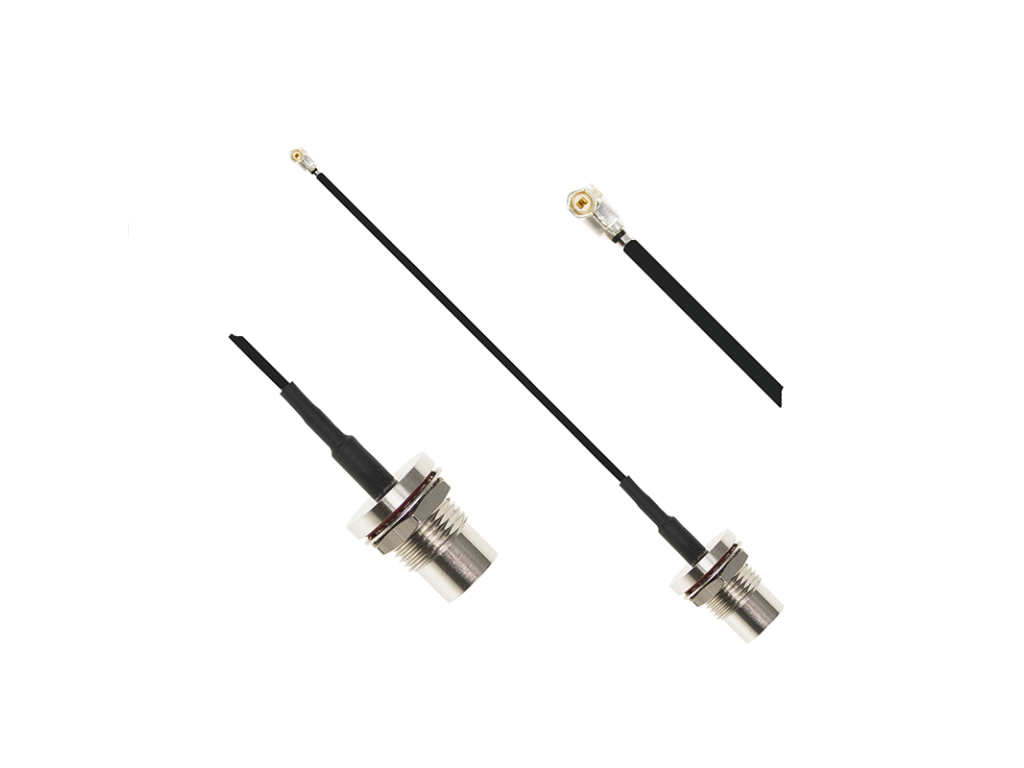

HF-Kabeladapter (Pigtail) von U.FL(f) auf FME(m), Kabellänge 10 cm.

Charakteristische Eigenschaften:

HF-Kabeladapter (Pigtail) der Serie U.FL(f)–FME(m) Panel, mit Kabel der Serie LP-088, die Kabellänge beträgt 10 cm und der Durchmesser ist 1,37 mm. Die Frequenzbereiche sind 0-6 GHz für den U.FL-Steckverbinder und 0-2 GHz für den FME-Steckverbinder. Der FME-Steckverbinder enthält einen O-Ring, der die Dichtigkeit gegen Wasser und Staub erhöht. Das An- und Abstecken der U.FL- und FME-Steckverbinder ist einfach. Aufgrund der geringen Abmessungen und der Festigkeit des U.FL-Steckverbinders werden 30 Steckzyklen garantiert. Beim FME-Steckverbinder werden bis zu 500 Steckzyklen garantiert.

Kabeladapter (Pigtails) dienen als Verlängerung zum Anschluss von z. B. 2G/3G/LTE/Wi-Fi/GPS-Antennen an verschiedenste Leiterplatten, Module, Mini-PCI-Karten und Ähnliches.

Parameter:

• Kabeltyp: LP-088
• Kabelaußendurchmesser: 1,37 mm
• Kabellänge: 10 cm
• Steckverbinder A: FME (m)
• Steckverbinder B: U.FL (f)
• Zertifizierung: RoHS

Steckverbinder A - U.FL-Steckverbinder

Anwendung: U.FL-Steckverbinder werden in Anwendungen eingesetzt, bei denen sehr wenig Platz für den Anschluss oder die Verbindung von HF-Komponenten vorhanden ist. Der vergoldete Mittelkontakt des U.FL-Steckverbinders verbessert seine Eigenschaften.

Vorteile:

• Geringe Einfügungsdämpfung
• Niedriges VSWR
• Miniaturabmessungen
• Vergoldeter Mittelkontakt

Eigenschaften:

• Frequenzbereich: Bis zu 6 GHz
• Impedanz: 50 ± 2 Ohm
• Isolationswiderstand: 500 MΩ
• MAX. VSWR: <1.4:1 (0-6 GHz)
• Garantierte Steckzyklen: 30
• Maximale Betriebsspannung: 200 V AC/1 min
• Betriebstemperatur: -40 °C bis +90 °C
• Gewicht: 72 mg

Steckverbinder B - FME-Steckverbinder:

Anwendung: FME-Koaxialsteckverbinder zeichnen sich durch hohe Zuverlässigkeit und mechanische Stabilität aus. Der Wellenwiderstand des Steckverbinders beträgt 50 Ohm und der Arbeitsfrequenzbereich reicht bis zu 2 GHz. Dank ihrer kompakten Größe und langen Lebensdauer werden FME-Steckverbinder im Bereich der mobilen Kommunikation sowie zum Anschluss von GSM-Antennen eingesetzt. Geeignet für den Einbau in Fahrzeugen.

Vorteile:

• Hohe Zuverlässigkeit durch präzise Verarbeitung
• Niedriges VSWR

Eigenschaften:

• Frequenzbereich: Bis zu 2 GHz
• Impedanz: 50 Ohm
• Garantierte Steckzyklen: 500 (gilt nur für Beryllium-Kupfer-Mittelkontakt)
• MAX. VSWR: < 1.3:1
• Maximale Betriebsspannung: 500 V AC/1 min
• Betriebstemperatur: -65 °C bis +155 °C
• Zertifizierung: RoHS

Koaxialkabel LP 088

Eigenschaften des Kabels:

Das Koaxialkabel LP 088 ist mit Steckverbindern kompatibel, die für einen Kabeldurchmesser von 1,37 mm geeignet sind. Dank seiner Eigenschaften und seiner geringen Größe wird es häufig in Anwendungen eingesetzt, die eine Hochfrequenzübertragung über miniaturisierte Koaxialverbindungen erfordern. Der Wellenwiderstand des Kabels beträgt 50 Ω. Es eignet sich für Anwendungen mit HF-Kommunikationsgeräten sowie für elektronische Messgeräte. Am häufigsten wird es zur Herstellung von Kabeladaptern mit Steckverbindern wie U.FL/FAKRA/FME/MHF/MCX/MMC/N/QMA/SMA/SMA-RP/SMB/SMP/TNC und anderen verwendet. Die resultierenden Kabeladapter werden am häufigsten zum Anschluss externer Antennen an z. B. Mobilfunkmodule oder IoT/NB-IoT/WiFi/GNSS- und andere HF-Geräte verwendet.
