HF Kabeladapter U.FL(f)-SMA(f), LP-088, 10 cm, Schrumpfschlauch

Artikelnummer: AM-88-US10
Marke: SECTRON
€5,93 €4,90 ohne MwSt.
Auf Anfrage

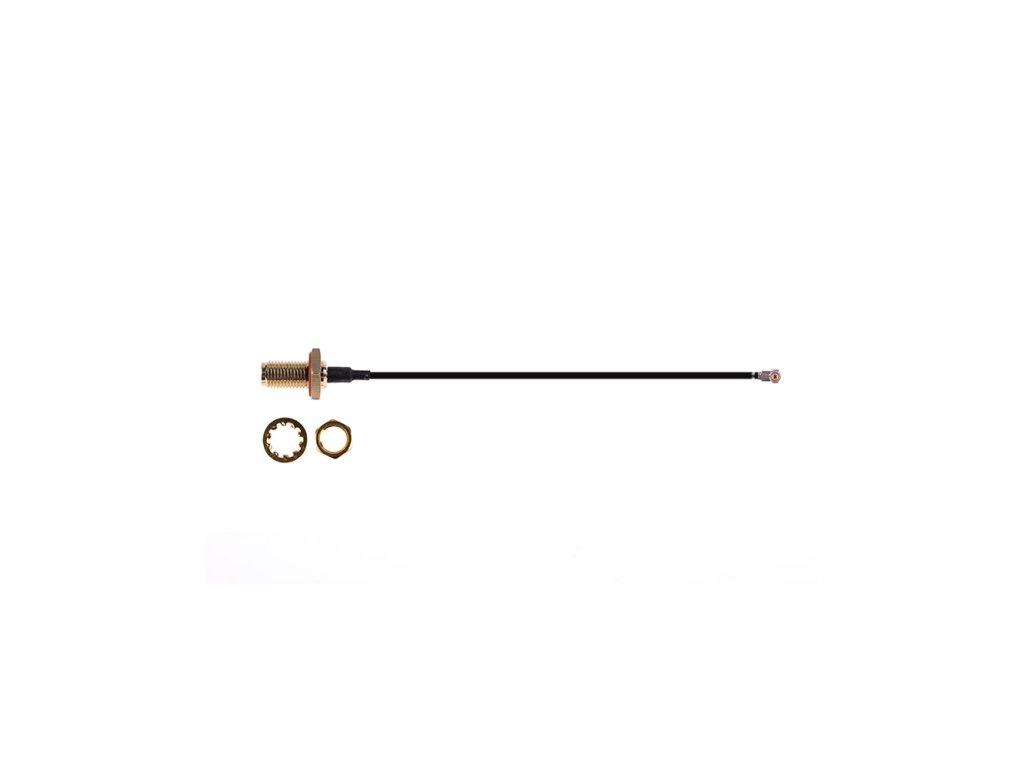

Der HF Kabeladapter (Pigtail) der Reihe U.FL (f)–SMA (f) mit Kabel der Serie LP-088, Kabellänge 10 cm und Kabeldurchmesser 1,37 mm.

Detaillierte Informationen

Detaillierte Produktbeschreibung

HF Kabeladapter (Pigtail) von U.FL (f) auf SMA (f)

Der HF Kabeladapter (Pigtail) der Reihe U.FL (f)–SMA (f) mit Kabel der Serie LP-088, Kabellänge 10 cm und Kabeldurchmesser 1,37 mm. Die Frequenzbereiche sind beim Stecker U.FL 0-6 GHz, beim Stecker SMA 0-18 GHz. Der Adapter ist für den Frequenzbereich 0-3 GHz ausgelegt und erreicht sehr niedrige VSWR-Werte, die über den gesamten Betriebsfrequenzbereich unter 1,30:1 liegen.


Das Anschließen und Trennen der U.FL- und SMA-Stecker ist einfach, die Garantie beträgt 30 Zyklen aufgrund der geringen Größe und Stärke des U.FL-Steckers. Der SMA-Stecker hat eine Garantie von bis zu 500 Anschluss-/Trennungszyklen. Der SMA-Stecker enthält einen O-Ring, der die Wasser- und Staubdichtigkeit erhöht.

Kabeladapter (Pigtails) werden als Verlängerungen für den Anschluss von z. B. 2G/3G/LTE/Wi-Fi/GPS-Antennen an verschiedene DPS, Module, Mini-PCI-Karten etc. verwendet.

Parameter:

  • Kabeltyp LP-088
  • Kabel-Außendurchmesser: 1,37 mm
  • Kabellänge: 10 cm

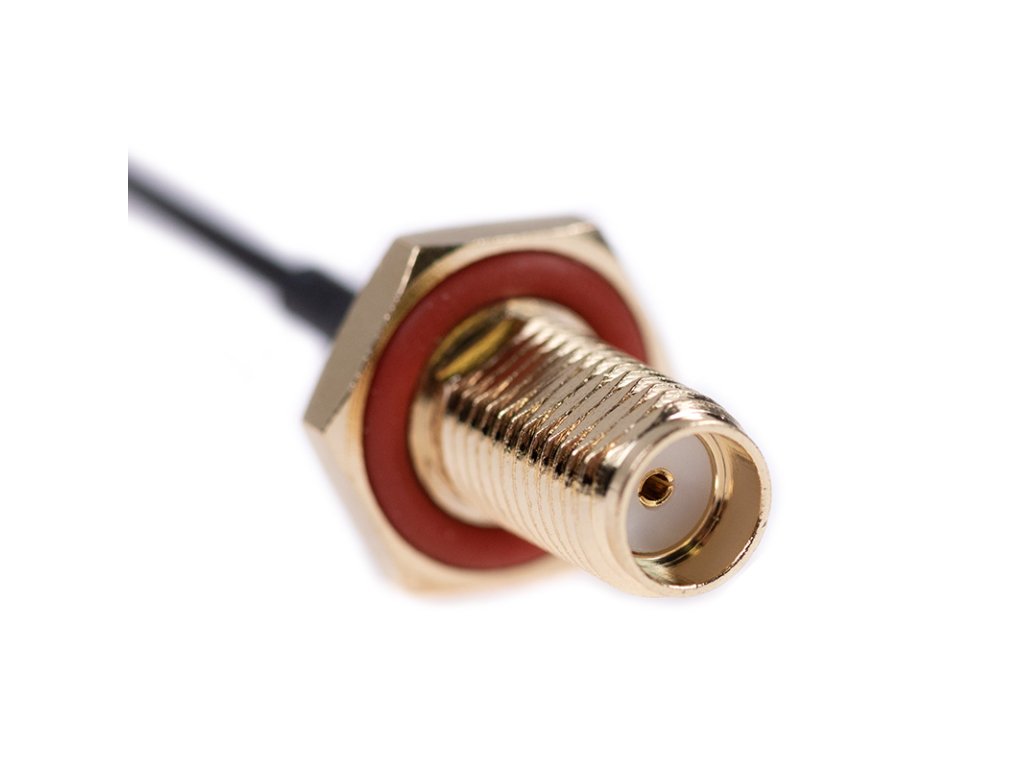

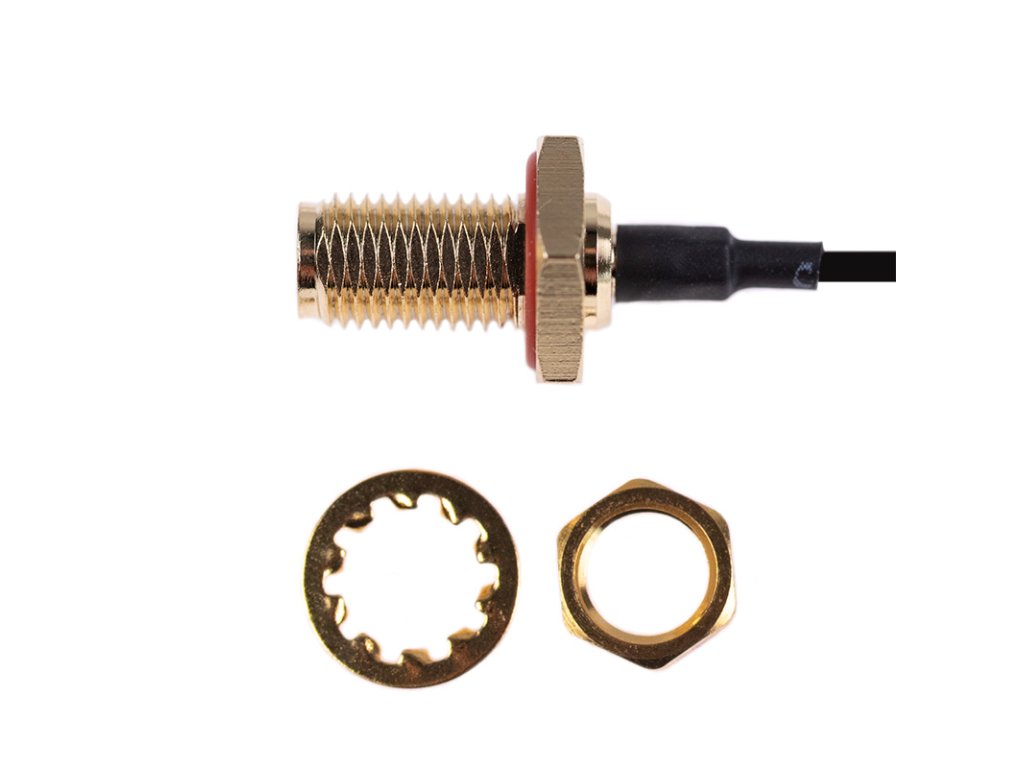

  • Stecker A: SMA(f) panel straight, BH for RG178 cable, O-Ring, H11

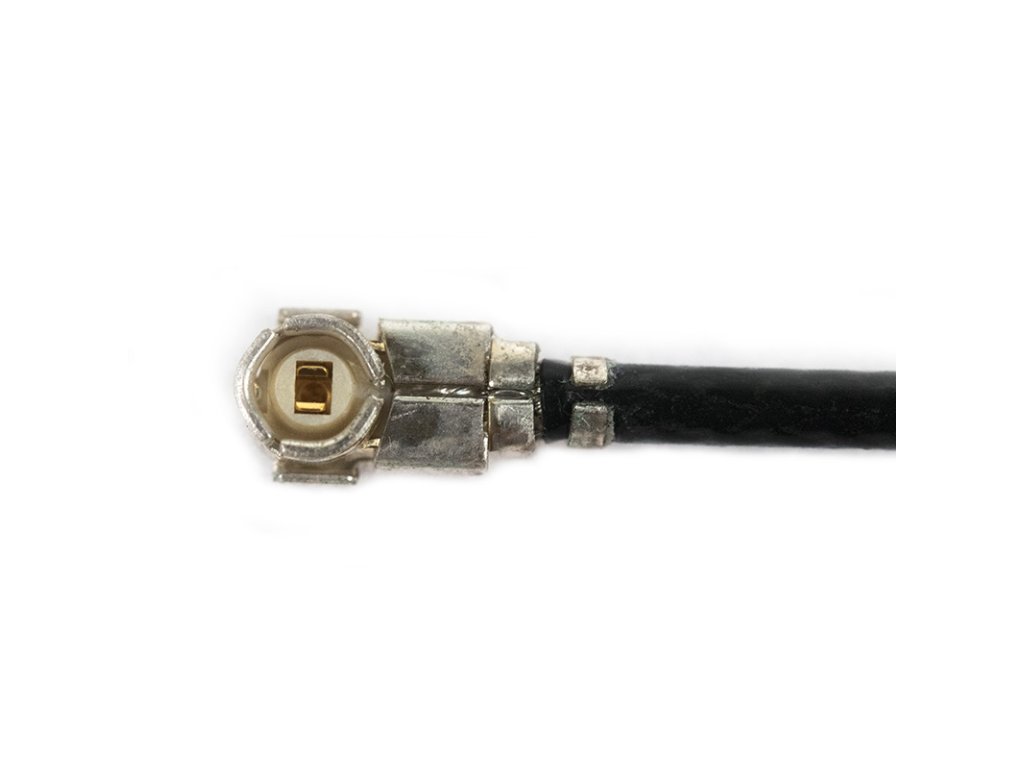

  • Stecker B: U.FL-LP-088HF
  • Gewicht: 4.29 g
  • Zertifizierung: RoHS
  • Frequenzbereich: bis zu 3 GHz
  • Wellenwiderstand: 50 ± 2 Ohm
  • Isolationswiderstand: 500 MOhm
  • MAX. VSWR: <1.3:1 (0-3 GHz)
  • Maximale Einfügungsdämpfung: -0.4 dB/3 GHz (10 cm)
  • Maximale Betriebsspannung: 200 V AC/1 min
  • Betriebstemperatur: -40 °C bis +90 °C

A-Stecker – SMA-Stecker

Verwendung:

Es handelt sich um Hochfrequenzstecker mit Schraubanschluss. Der charakteristische Wellenwiderstand des Steckers beträgt 50 Ohm und der Arbeitsfrequenzbereich liegt bei bis zu 18 GHz. Es gibt zwei Arten von SMA-Steckern, nämlich SMA und RP-SMA. Der SMA-Stecker enthält einen O-Ring, der die Wasser- und Staubdichtigkeit erhöht. Die meisten aktuellen zellularen Router sind mit SMA-Anschlüssen für den Anschluss von Wi-Fi/2G/3G/LTE/GPS-Antennen ausgestattet, die mit Gegenstücken abgeschlossen sind. Sie werden auch als Standardstecker in der HF-Messtechnik verwendet und zeichnen sich durch hohe Zuverlässigkeit, Langlebigkeit, hohe mechanische Stabilität und optimale elektrische Eigenschaften aus

Vorteile:

  • Geringe Einfügungsdämpfung
  • Niedriges VSWR
  • Hoher Frequenzbereich
  • Vollvergoldet

Eigenschaften:

  • Frequenzbereich: bis zu 18 GHz
  • Wellenwiderstand: 50 Ohm
  • MAX. VSWR: < 1.5:1
  • Garantierte Anzahl von SMA-Verbindungen: 500 Zyklen (gilt nur für Beryllium-Mittelkontakt)
  • Maximale Betriebsspannung: 500 V AC/1 min
  • Betriebstemperatur: -55 °C bis +155 °C
  • Zertifizierung: RoHS

B-Stecker - U.FL-Stecker

Verwendung:

U.FL-Steckverbinder werden in Anwendungen eingesetzt, bei denen nur sehr wenig Platz für den Anschluss/die Verbindung von HF-Komponenten vorhanden ist. Der vergoldete Mittelkontakt des U.FL-Steckers verbessert seine Eigenschaften.

Vorteile:

  • Geringe Einfügungsdämpfung
  • Niedriges VSWR
  • Miniaturformat
  • Vergoldeter Mittelkontakt

Eigenschaften:

  • Frequenzbereich: bis zu 6 GHz
  • Wellenwiderstand: 50 ± 2 Ohm
  • Isolationswiderstand: 500 MOhm
  • MAX. VSWR: <1.4:1 (0-6 GHz)
  • Garantierte Anzahl von Verbindungen: 30 Zyklen
  • Maximale Betriebsspannung: 200 V AC/1 min
  • Betriebstemperatur: -40 °C bis +90 °C
  • Gewicht: 72 mg

Koaxialkabel LP 088

Kabel-Eigenschaften:

Das Koaxialkabel LP 088 ist mit Steckern kompatibel, die für einen Kabeldurchmesser von 1,37 mm geeignet sind. Aufgrund seiner Eigenschaften und Größe wird es häufig in Anwendungen eingesetzt, die eine Hochfrequenzübertragung mit Miniatur-Koaxialverbindungen erfordern. Der charakteristische Wellenwiderstand des Kabels beträgt 50 Ω. Es eignet sich für Anwendungen mit HF-Kommunikationsgeräten, auch für elektronische Messgeräte. Es wird am häufigsten für die Erstellung von Kabeladaptern mit Steckern wie U.FL/FAKRA/FME/MHF/MCX/MMC/N/QMA/SMA/SMA-RP/SMB/SMP/TNC und anderen verwendet. Die daraus resultierenden Kabeladapter werden meist zum Anschluss externer Antennen z.B. an zellulare Module oder IoT/NB-IoT/WiFi/GNSS und andere HF-Geräte verwendet.


Wir sind ein tschechischer Hersteller von maßgeschneiderten Kabeladaptern. Nutzen Sie unseren einfachen Konfigurator, um Ihre Anforderungen zu spezifizieren. Sie können sich auch an unsere Vertriebsabteilung wenden, die Sie bei der Wahl des richtigen Steckers und Kabels gerne unterstützt.

Wir haben die meistverkauften Kabeladapter (Pigtails) auf Lager, schreiben Sie uns oder bestellen Sie über unseren E-Shop.

Zusätzliche Parameter

Kategorie: HF Kabel-Antennenadapter
Kabeltyp: LP-088
Kabel-Außendurchmesser: 1,37 mm
Stecker A: SMA(f) panel straight, BH for RG178 cable, O-Ring, H11
Stecker B: U.FL-LP-088HF
Zertifizierung: RoHS
