LTE-Klebantenne G017L, 2 dBi, SMA(m), RG174/3m

Detaillierte Produktbeschreibung

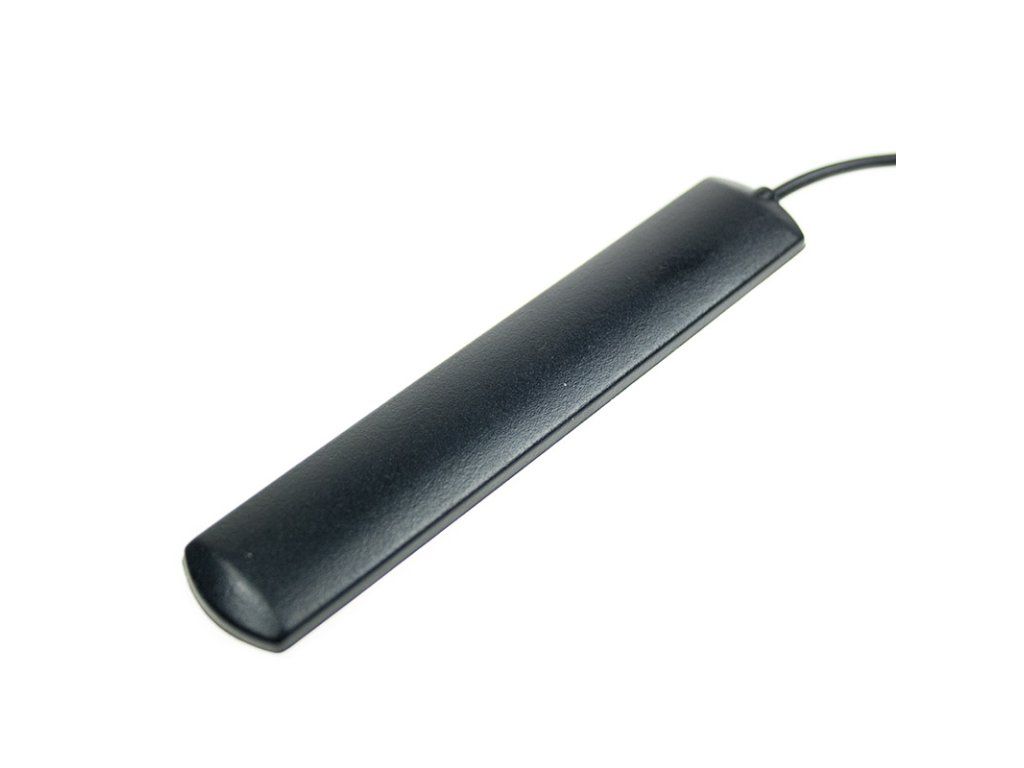

Rundstrahl-LTE-Antenne

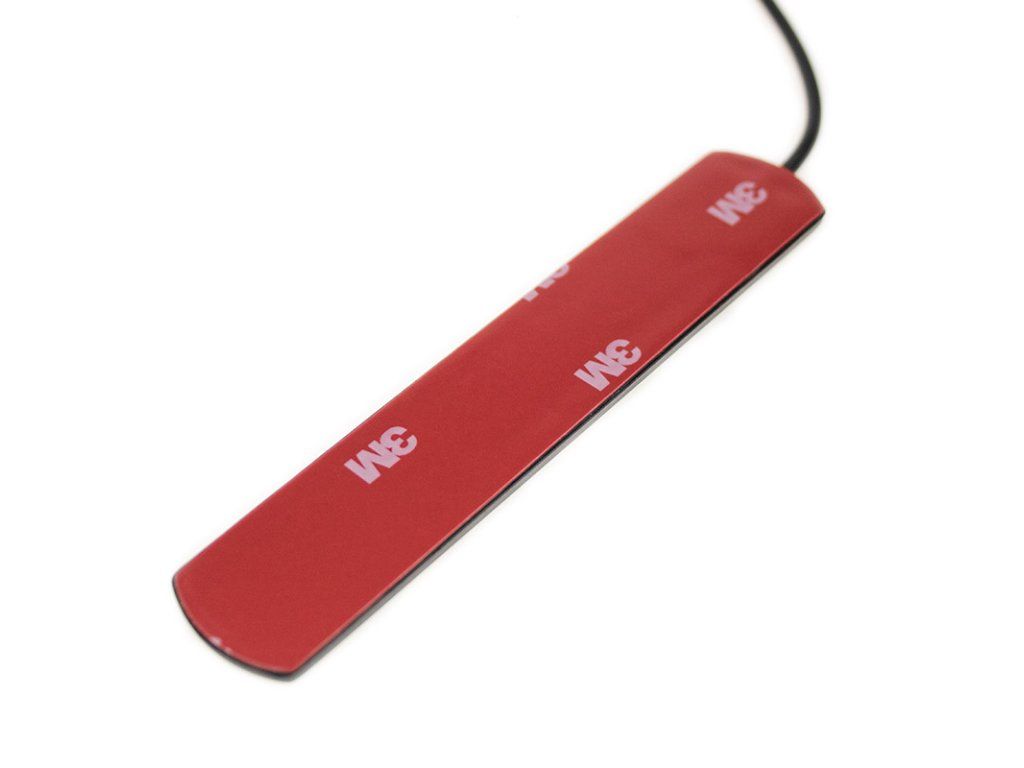

Selbstklebende Rundstrahlantenne für den Empfang und das Senden von Signalen in GSM/UMTS/LTE-Technologien. Sie arbeitet in den Frequenzbändern 800/900/1800/1900/2100/2600 MHz und ist für die Verbindung mit Mobilfunkmodems/-routern konzipiert. Die Antenne wird mit einem 3 m langen RG174-Kabel geliefert, das mit einem SMA(m)-Stecker abgeschlossen ist. Die Antenne ist mit einem doppelseitigen 3M-Klebeband ausgestattet, das eine einfache Montage z. B. auf Glas oder Kunststoff gewährleistet.

Spezifikationen des SMA-Steckers:

Hierbei handelt es sich um Hochfrequenz-Steckverbinder mit Schraubmechanismus. Der Wellenwiderstand des Steckverbinders beträgt 50 Ohm und der Arbeitsfrequenzbereich reicht bis zu 18 GHz. Es gibt zwei Arten von SMA-Steckern: SMA und RP-SMA. Die Steckverbinder sind für bis zu 500 Steckzyklen ausgelegt. Die Betriebstemperatur liegt zwischen -65 °C und +165 °C. Die meisten aktuellen Mobilfunk-Router sind mit SMA-Anschlüssen für Wi-Fi/2G/3G/LTE/GPS-Antennen ausgestattet. Er wird auch als Standardstecker in der HF-Messtechnik verwendet. Sie zeichnen sich durch hohe Zuverlässigkeit, Langlebigkeit, hohe mechanische Stabilität und optimale elektrische Eigenschaften aus.

Spezifikationen des RG174/U-Kabels:

Das Kabel RG174/U ist eine Basisvariante eines Koaxialkabels, das mit Steckverbindern für einen Kabelaußendurchmesser von 2,8 mm kompatibel ist. Der Wellenwiderstand des Kabels beträgt 50 Ω. Der Verkürzungsfaktor liegt bei 0,66. Der Betriebstemperaturbereich liegt zwischen -20 °C und 80 °C. Es ist ideal für kurze und biegebeanspruchte Verbindungen in der Mess- und Telekommunikationstechnik, für GPS/GSM/WLAN-Antennen, Antennenzuleitungen usw. Es wird auch häufig zur Herstellung von Kabeladaptern (Pigtails) mit Steckverbindern wie BNC/FAKRA/FME/MCX/MMCX/N/SMA/SMB/SMP/TNC und anderen verwendet.

Die technischen Parameter finden Sie im beigefügten Datenblatt.
