LTE-Magnetantenne G016L, 2 dBi, SMA(m), RG174/3m

Detaillierte Produktbeschreibung

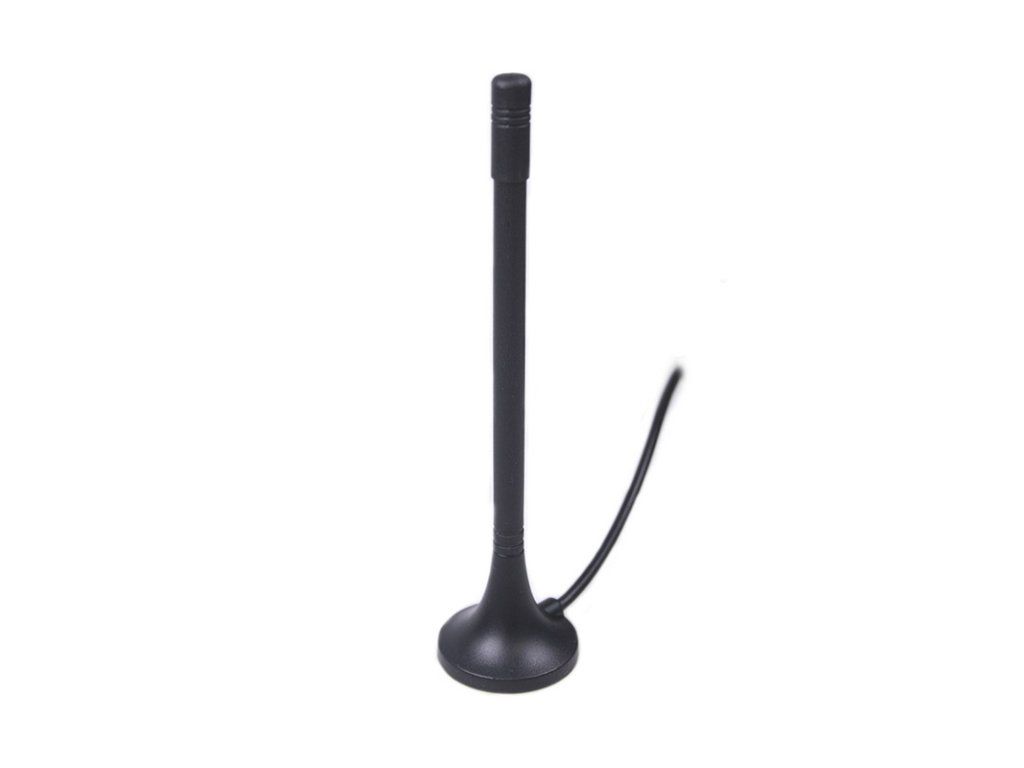

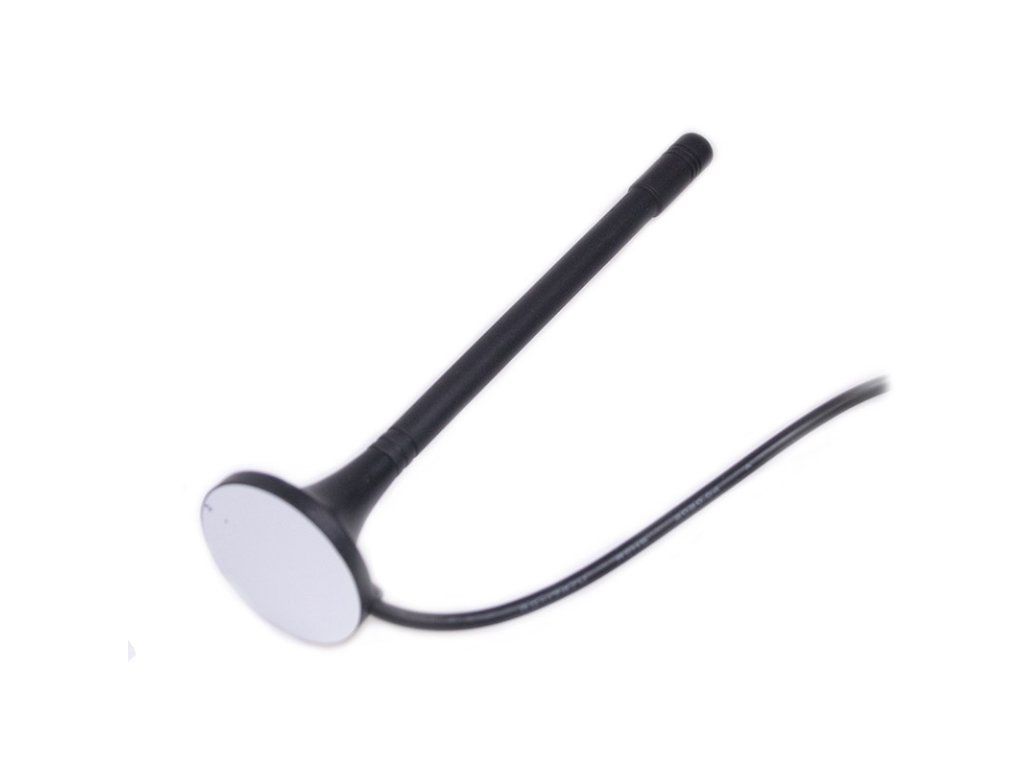

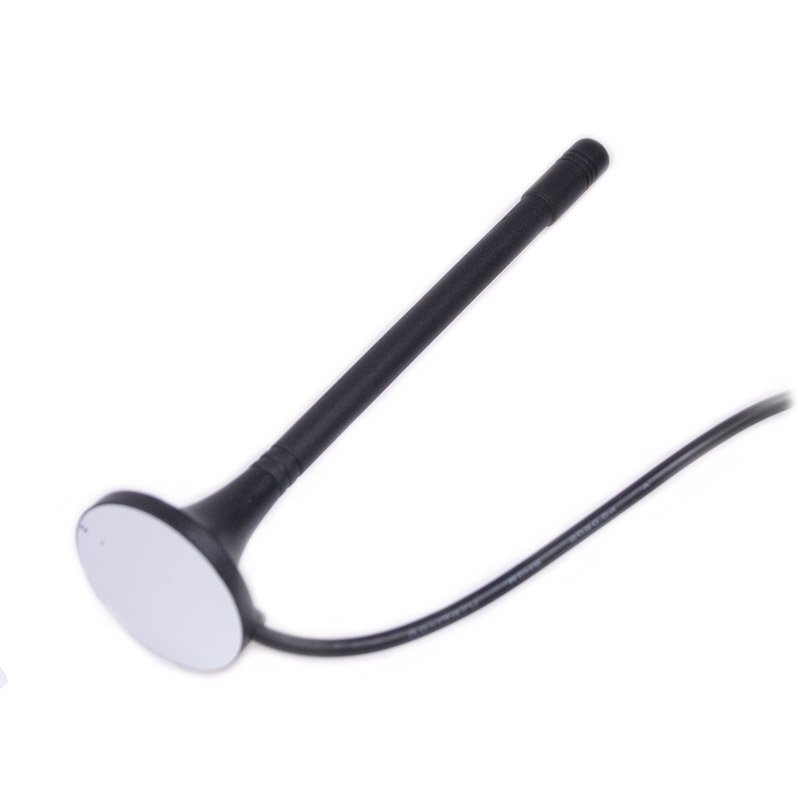

Magnetische LTE-Antenne

Rundstrahl-Magnetantenne für den Empfang von GSM/UMTS/LTE-Signalen. Sie arbeitet in den Frequenzbändern 700/800/868/1800/1900/2100/2600 MHz und eignet sich für die Verbindung mit Modems und Routern. Der Sockel besteht aus einer magnetischen Basis, wodurch die Antenne zur Platzierung auf jeder metallischen Oberfläche geeignet ist. Die Antenne wird mit einem 3 m langen RG174/U-Kabel geliefert, das mit einem SMA(m)-Stecker abgeschlossen ist.

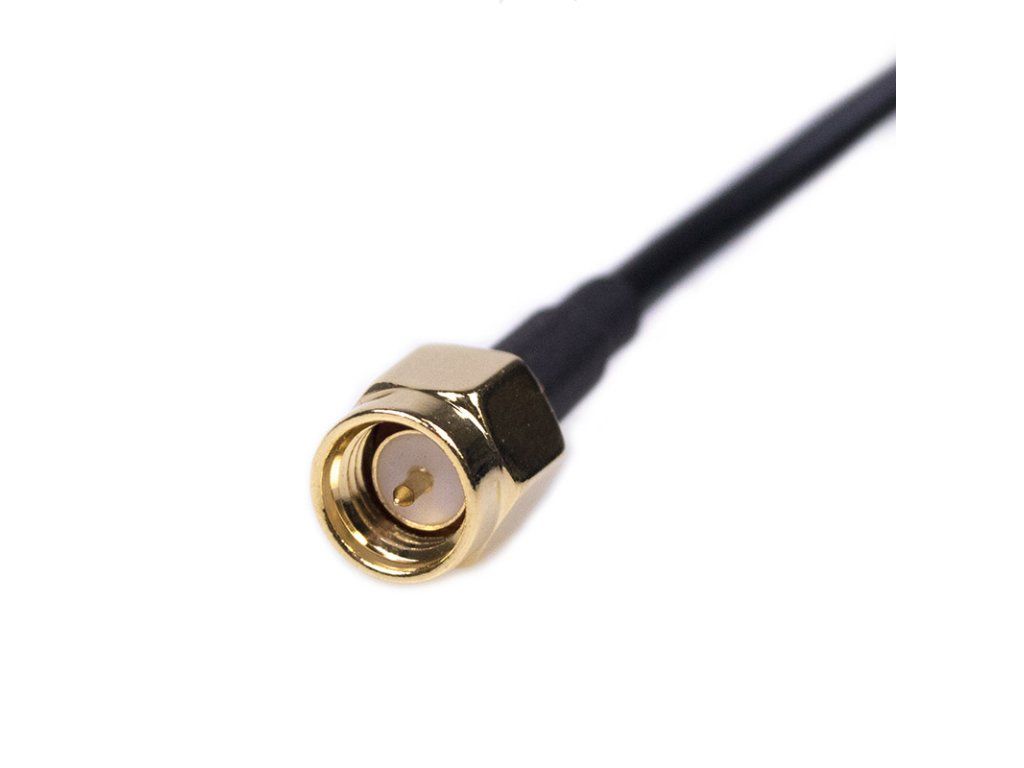

Spezifikationen des SMA-Steckers:

Hierbei handelt es sich um Hochfrequenz-Steckverbinder mit Schraubmechanismus. Der Wellenwiderstand des Steckverbinders beträgt 50 Ohm und der Arbeitsfrequenzbereich reicht bis zu 18 GHz. Es gibt zwei Arten von SMA-Steckern: SMA und RP-SMA. Die meisten aktuellen Mobilfunk-Router sind mit SMA-Anschlüssen für Wi-Fi/2G/3G/LTE/GPS-Antennen ausgestattet. Er wird auch als Standardstecker in der HF-Messtechnik verwendet. Sie zeichnen sich durch hohe Zuverlässigkeit, Langlebigkeit, hohe mechanische Stabilität und optimale elektrische Eigenschaften aus.

Spezifikationen des RG174/U-Kabels:

Das Kabel RG174/U ist eine Basisvariante eines Koaxialkabels, das mit Steckverbindern für einen Kabelaußendurchmesser von 2,8 mm kompatibel ist. Der Wellenwiderstand des Kabels beträgt 50 Ω. Der Verkürzungsfaktor liegt bei 0,66. Die gängigsten Kabel dieses Typs haben einen Temperaturbereich von -20 bis 80 °C. Es ist ideal für kurze und biegebeanspruchte Verbindungen in der Mess- und Telekommunikationstechnik, für GPS/GSM/WLAN-Antennen, Antennenzuleitungen usw. Es wird auch häufig zur Herstellung von Kabeladaptern (Pigtails) mit Steckverbindern wie BNC/FAKRA/FME/MCX/MMCX/N/SMA/SMB/SMP/TNC und anderen verwendet. Es gibt auch speziell modifizierte RG174/U-Kabeltypen für den Außeneinsatz, die UV-beständig sind, sowie für den Einsatz unter extremen Bedingungen. Es wird aus verschiedenen Materialien und in unterschiedlichen Qualitäten hergestellt.

Die technischen Parameter finden Sie im beigefügten Datenblatt.
