LTE Magnetfußantenne 90, 5-9 dBi, SMA(m), RG174/3m

Detaillierte Produktbeschreibung

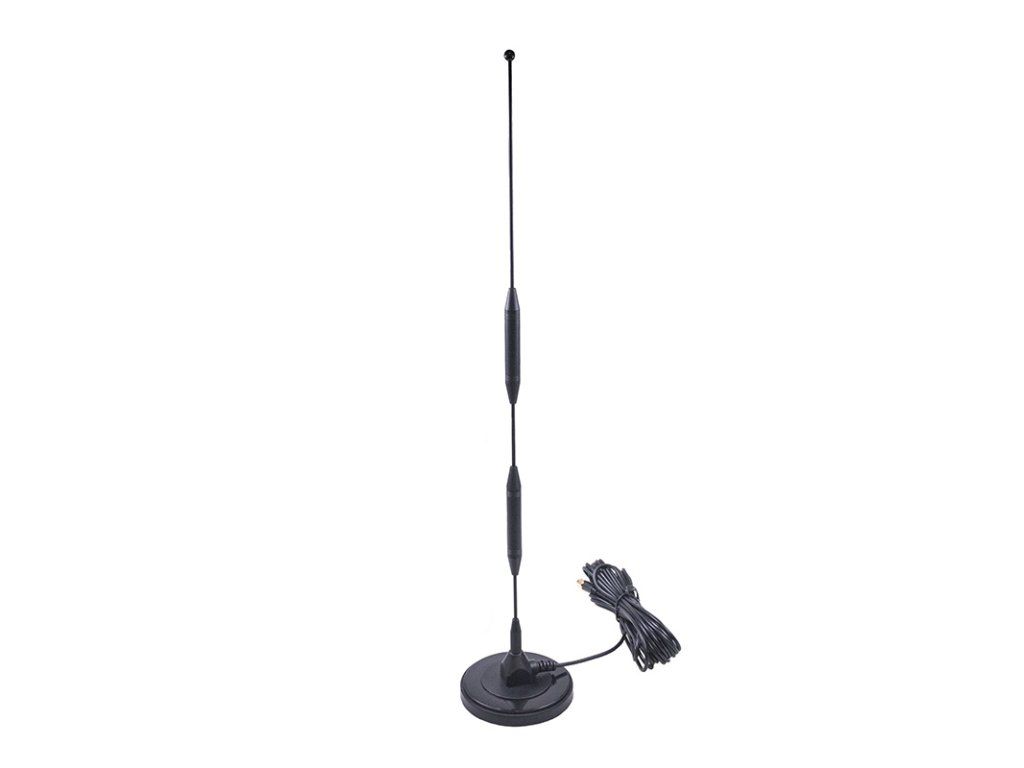

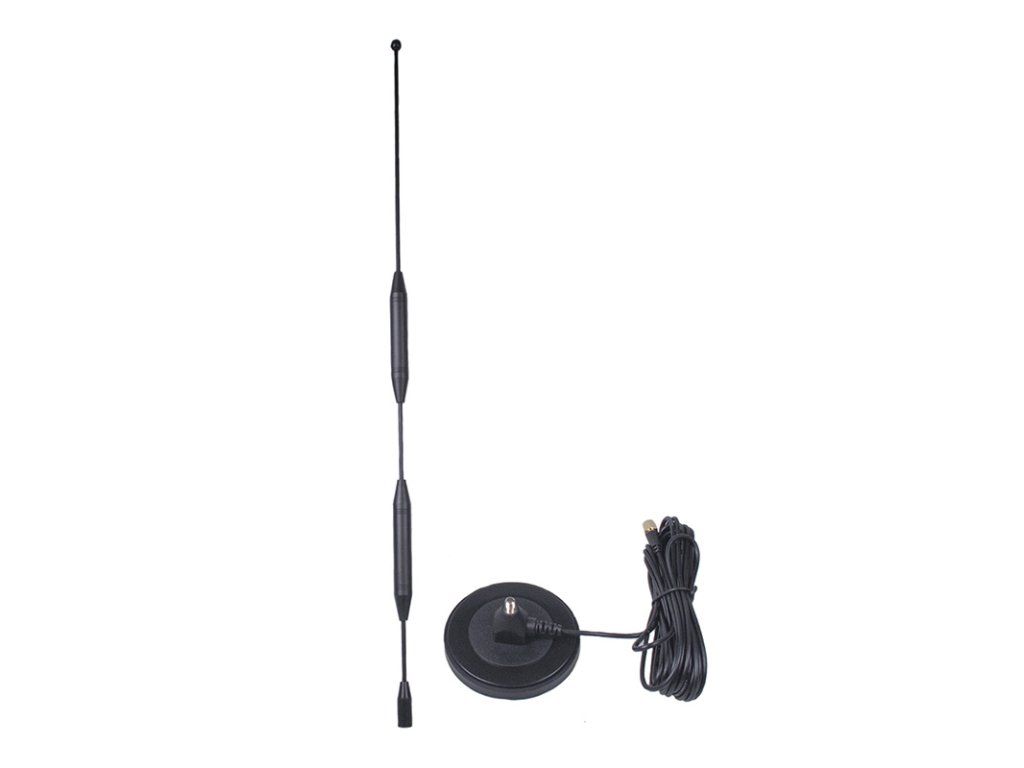

GSM/UMTS/LTE-Rundstrahlantenne

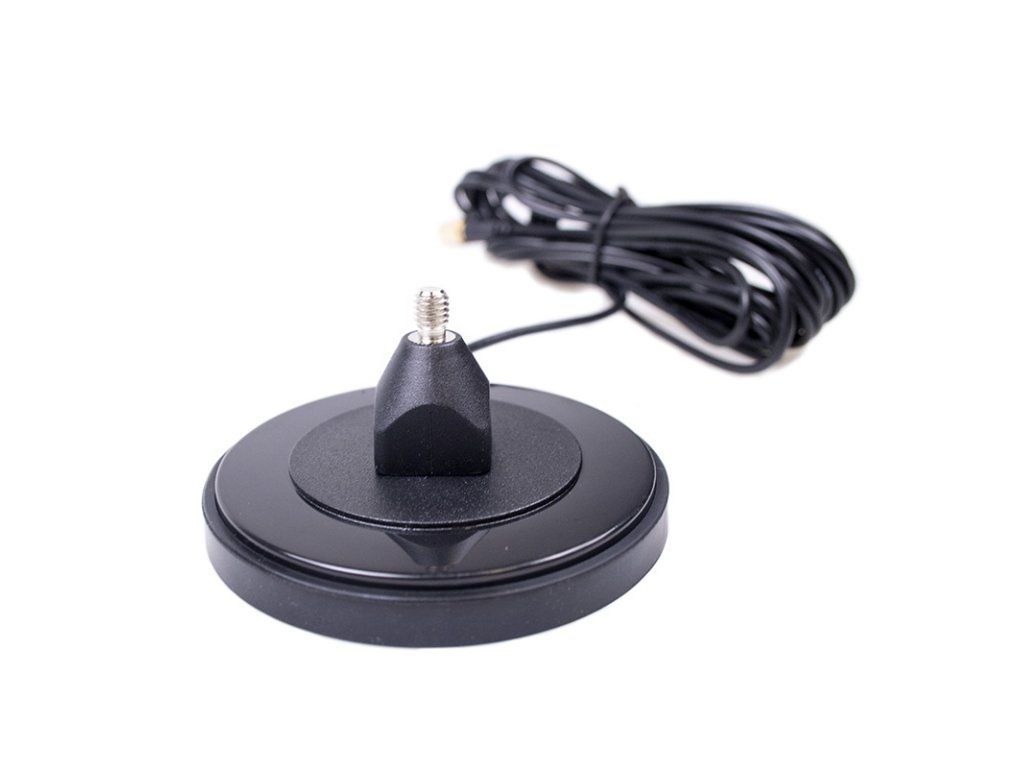

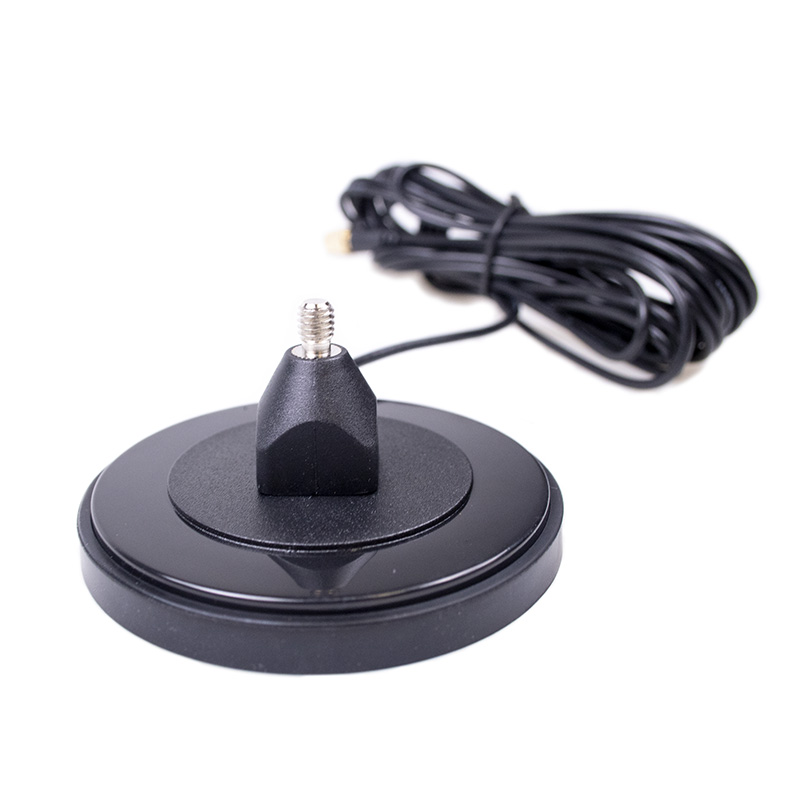

Rundstrahlantenne mit Magnetfuß für den Empfang und das Senden von GSM/UMTS/LTE-Signalen. Die Antenne arbeitet in den Frequenzbändern 700/800/900/1700/1800/1900/2100/2500/2600/2700 MHz. Sie ist für die Platzierung auf einer Metalloberfläche vorgesehen und eignet sich ideal für die Verbindung mit Modems und Routern. Die Lieferung erfolgt mit einem 3 m langen RG174/U-Kabel, das mit einem SMA(m)-Stecker abgeschlossen ist.

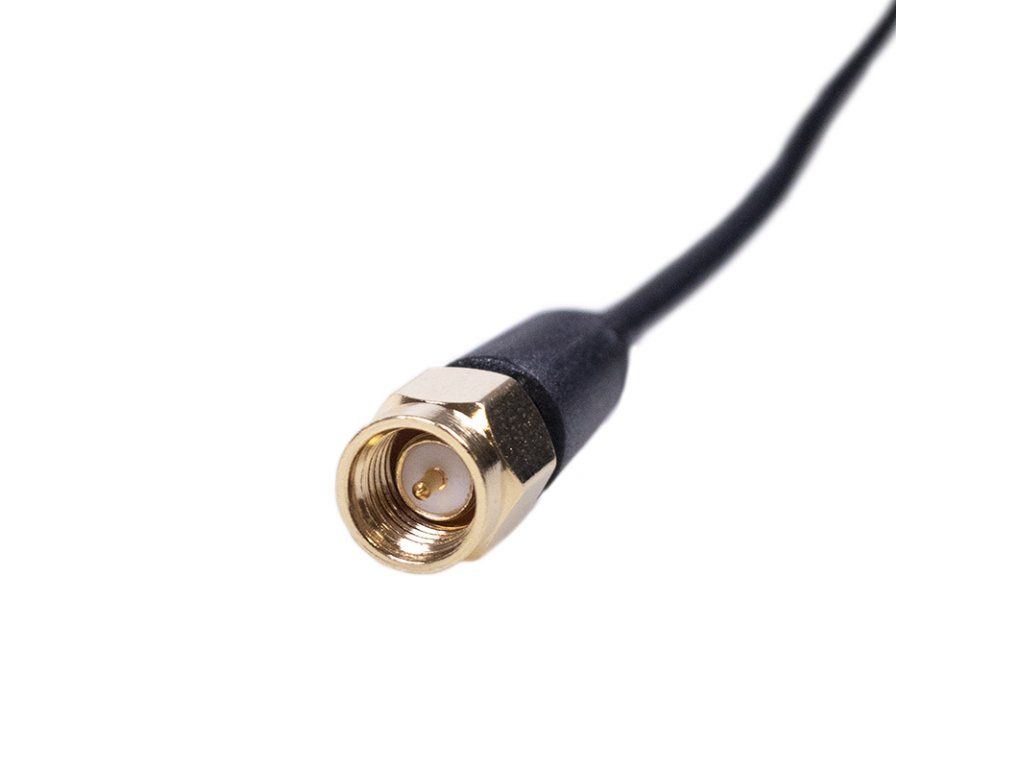

Spezifikationen des SMA-Steckers:

Hierbei handelt es sich um Hochfrequenz-Steckverbinder mit Schraubmechanismus. Der Wellenwiderstand des Steckers beträgt 50 Ohm und der Arbeitsfrequenzbereich reicht bis zu 18 GHz. Es gibt zwei Arten von SMA-Steckern: SMA und RP-SMA. Die meisten aktuellen Mobilfunk-Router sind mit SMA-Anschlüssen für den Anschluss von Wi-Fi/2G/3G/LTE/GPS-Antennen ausgestattet. Er wird auch als Standardstecker in der HF-Messtechnik verwendet. Sie zeichnen sich durch hohe Zuverlässigkeit, Langlebigkeit, hohe mechanische Stabilität und optimale elektrische Eigenschaften aus.

Spezifikationen des RG174/U-Kabels:

Das Kabel RG174/U ist eine Basisvariante eines Koaxialkabels, das mit Steckern für einen Kabelaußendurchmesser von 2,8 mm kompatibel ist. Der Wellenwiderstand des Kabels beträgt 50 Ω. Der Verkürzungsfaktor liegt bei 0,66. Der Betriebstemperaturbereich liegt zwischen -20 °C und 80 °C. Es ist ideal für kurze und biegebeanspruchte Verbindungen in der Mess- und Telekommunikationstechnik, für GPS/GSM/WLAN-Antennen, Antennenzuleitungen usw. Es wird auch häufig zur Herstellung von Kabeladaptern (Pigtails) mit Steckern wie BNC/FAKRA/FME/MCX/MMCX/N/SMA/SMB/SMP/TNC und anderen verwendet.

Die technischen Parameter finden Sie im beigefügten Datenblatt.
