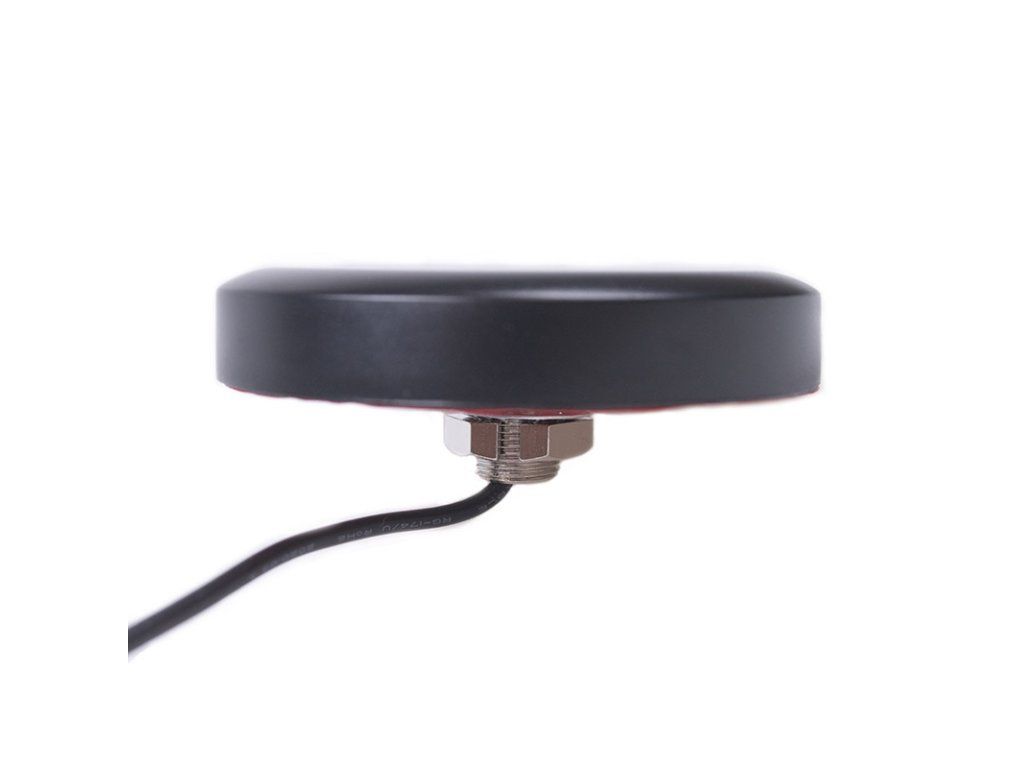

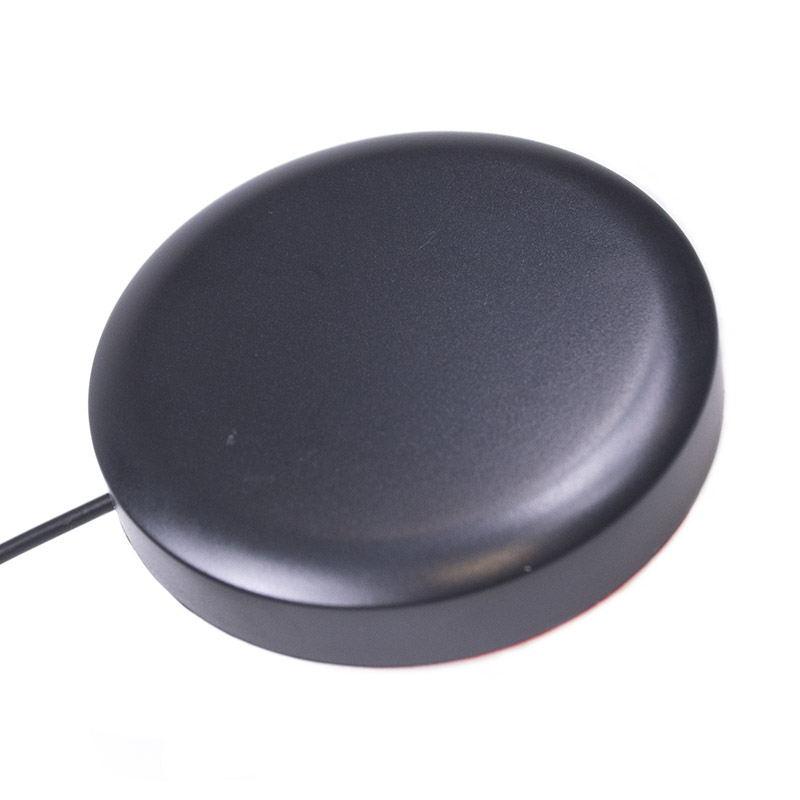

LTE Montageantenne G046L, 2.5 dBi, SMA(m), RG174/3m, IP67
Artikelnummer: AO-ALTE-G046LSDetaillierte Produktbeschreibung
Rundstrahl-LTE-Antenne
Die Rundstrahl-LTE-Antenne arbeitet mit einem Gewinn von 2.5 dBi in den Frequenzbändern 800∼900/1700∼2100/2500∼2700 MHz. Sie ist primär für die Verbindung mit Mobilfunkmodems und -routern konzipiert. Dank der Schutzart IP67 ist sie auch für die Außenmontage geeignet. Die Antenne wird mit einem 3 m langen RG174/U-Kabel geliefert, das mit einem SMA(m)-Stecker abgeschlossen ist.
Spezifikationen des SMA-Steckers:
Hierbei handelt es sich um Hochfrequenz-Steckverbinder mit Schraubmechanismus. Der Wellenwiderstand des Steckverbinders beträgt 50 Ohm und der Arbeitsfrequenzbereich reicht bis zu 18 GHz. Es gibt zwei Arten von SMA-Steckern: SMA und RP-SMA. Die meisten aktuellen Mobilfunk-Router sind mit SMA-Anschlüssen für Wi-Fi/2G/3G/LTE/GPS-Antennen ausgestattet. Er wird auch als Standardstecker in der HF-Messtechnik verwendet. Sie zeichnen sich durch hohe Zuverlässigkeit, Langlebigkeit, hohe mechanische Stabilität und optimale elektrische Eigenschaften aus.
Spezifikationen des RG174/U-Kabels:
Das Kabel RG174/U ist eine sehr kostengünstige Variante eines Koaxialkabels, das mit Steckverbindern für einen Kabelaußendurchmesser von 2,8 mm kompatibel ist. Es wird hauptsächlich für den Frequenzbereich von 0 - 1 GHz verwendet, kann aber auch für höhere Frequenzen eingesetzt werden, jedoch mit höherer Dämpfung. Der Wellenwiderstand des Kabels beträgt 50 Ω. Der Verkürzungsfaktor liegt bei 0,66. Der Betriebstemperaturbereich liegt zwischen -20 °C und 80 °C. Es ist ideal für kurze und biegebeanspruchte Verbindungen in der Mess- und Telekommunikationstechnik, für GPS/GSM/WLAN-Antennen, Antennenzuleitungen usw. Es wird auch häufig zur Herstellung von Kabeladaptern (Pigtails) mit Steckverbindern wie BNC/FAKRA/FME/MCX/MMCX/N/SMA/SMB/SMP/TNC und anderen verwendet.
Die technischen Parameter finden Sie im beigefügten Datenblatt.
Zusätzliche Parameter
| Kategorie: | Antennen |
|---|---|
| Impedanz: | 50 Ohm |
| Kabel: | RG174/U |
| Anschluss: | SMA(m) |
| Polarisation: | Linear |
| Ausführung: | Extern |
| Betriebstemperatur: | -30 ~ +80 °C |
| Abmessungen: | 81,3 x 14,6 mm |
| Technologie: | GSM, UMTS, LTE |
| Verstärkung: | 2,5 dBi |
| VSWR: | <1,9:1 |
| Schutzart (IP): | IP67 |
