Magnethalterung für Antenne, SMA(f) an der Halterung, SMA(m) am Kabel, RG174/3 m

Detaillierte Produktbeschreibung

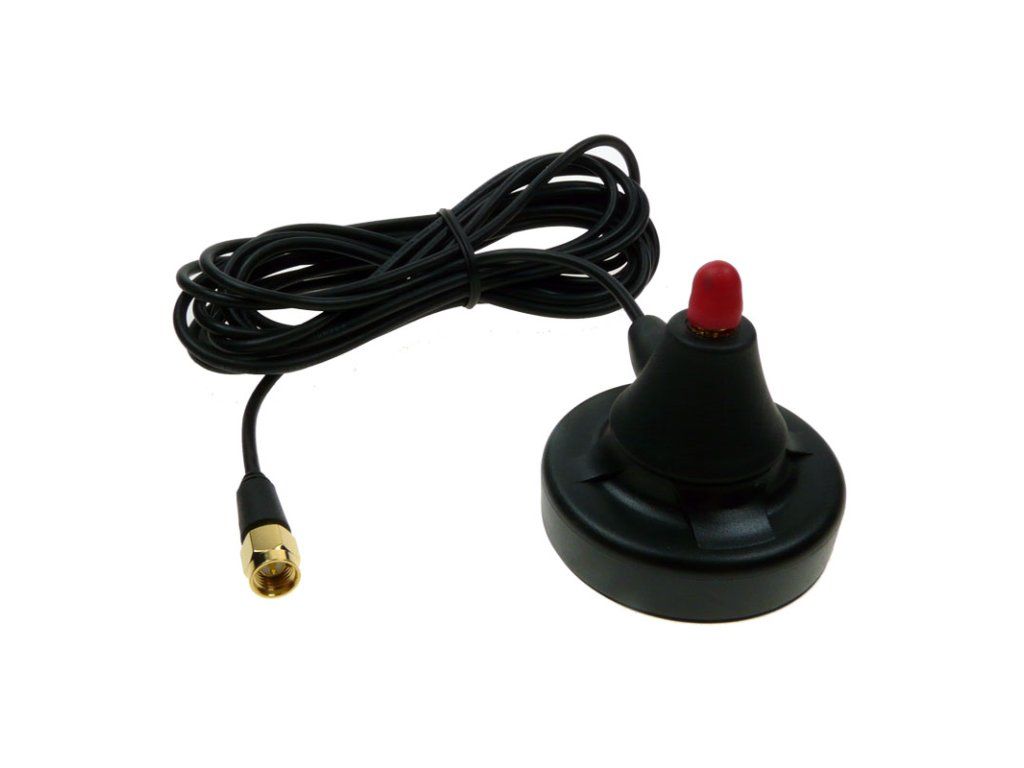

Magnetfuß für Antenne mit SMA(f)-Anschluss, RG174-Kabel

Magnetfuß mit SMA(f)-Anschluss mit einer charakteristischen Impedanz von 50 Ω, 3 m RG174-Kabel mit SMA(m)-Anschluss. Dieser Magnetfuß eignet sich insbesondere für die Verbindung mit Antennenstäben, die ein Gegengewicht erfordern – mit SMA(m)-Anschluss.

Spezifikationen des SMA-Steckers:

Es handelt sich um Hochfrequenzstecker mit Schraubverschluss. Die charakteristische Impedanz des Steckers beträgt 50 Ohm und der Betriebsfrequenzbereich reicht bis zu 18 GHz. Es gibt zwei Arten von SMA-Steckern, nämlich SMA und RP-SMA. Die meisten aktuellen Mobilfunkrouter sind mit SMA-Steckern für den Anschluss von Wi-Fi/2G/3G/LTE/GPS-Antennen mit Gegensteckern ausgestattet. Sie werden auch als Standardstecker in der HF-Messtechnik verwendet. Sie zeichnen sich durch hohe Zuverlässigkeit, Langlebigkeit, hohe mechanische Stabilität und optimale elektrische Eigenschaften aus.

Spezifikationen des RG174-Kabels:

Das Kabel mit der Bezeichnung RG174 ist eine Standardvariante eines Koaxialkabels, das mit Steckern kompatibel ist, die auf einen Außendurchmesser von 2,8 mm passen. Die charakteristische Impedanz des Kabels beträgt 50 Ω. Der Verkürzungsfaktor ist auf 0,66 festgelegt. Die gängigsten Kabel dieses Typs haben einen Temperaturbereich von -20 bis 80 °C.
Es eignet sich ideal für kurze und biegebeanspruchte Verbindungen in der Mess- und Telekommunikationstechnik, für GPS-/GSM-/WLAN-Antennen, Antennenabzweigungen usw. Es wird häufig auch zur Herstellung von Kabelkonfektionen mit Steckern wie BNC/FAKRA/FME/MCX/MMCX/N/SMA/SMB/SMP/TNC und anderen verwendet. Es gibt auch speziell angepasste RG174/U-Kabeltypen für den Außenbereich, die UV-beständig sind, sowie für den Einsatz unter extremen Bedingungen. Sie werden aus verschiedenen Materialien und in unterschiedlichen Qualitäten hergestellt.

Weitere Informationen finden Sie im beigefügten Datenblatt.
