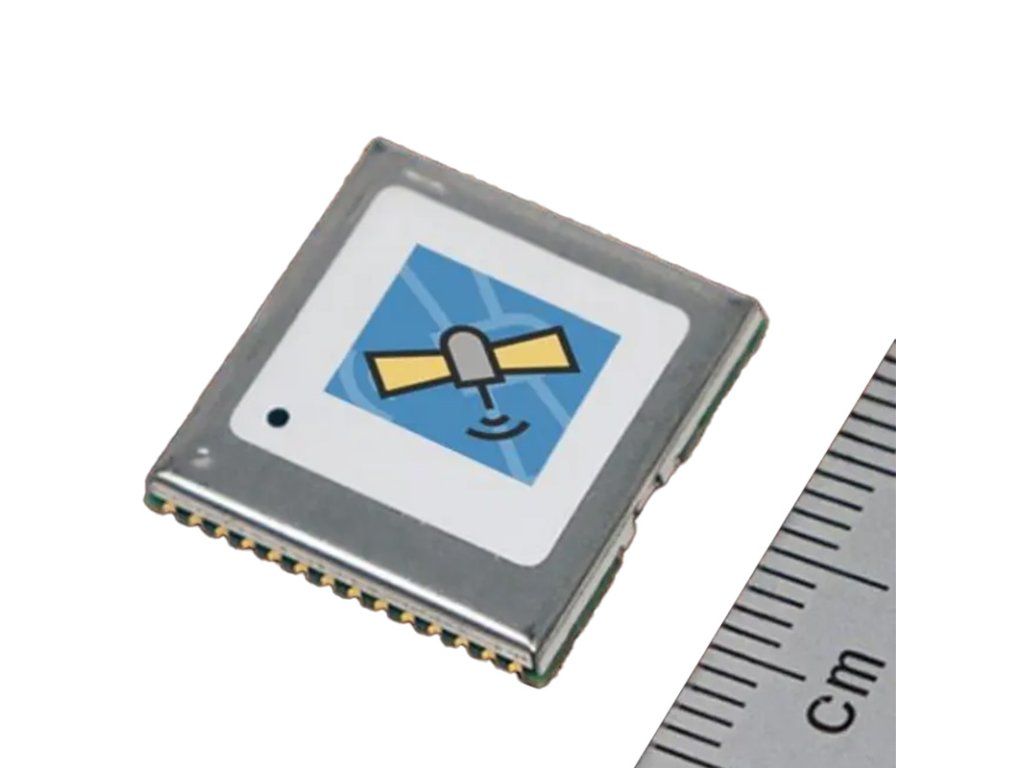

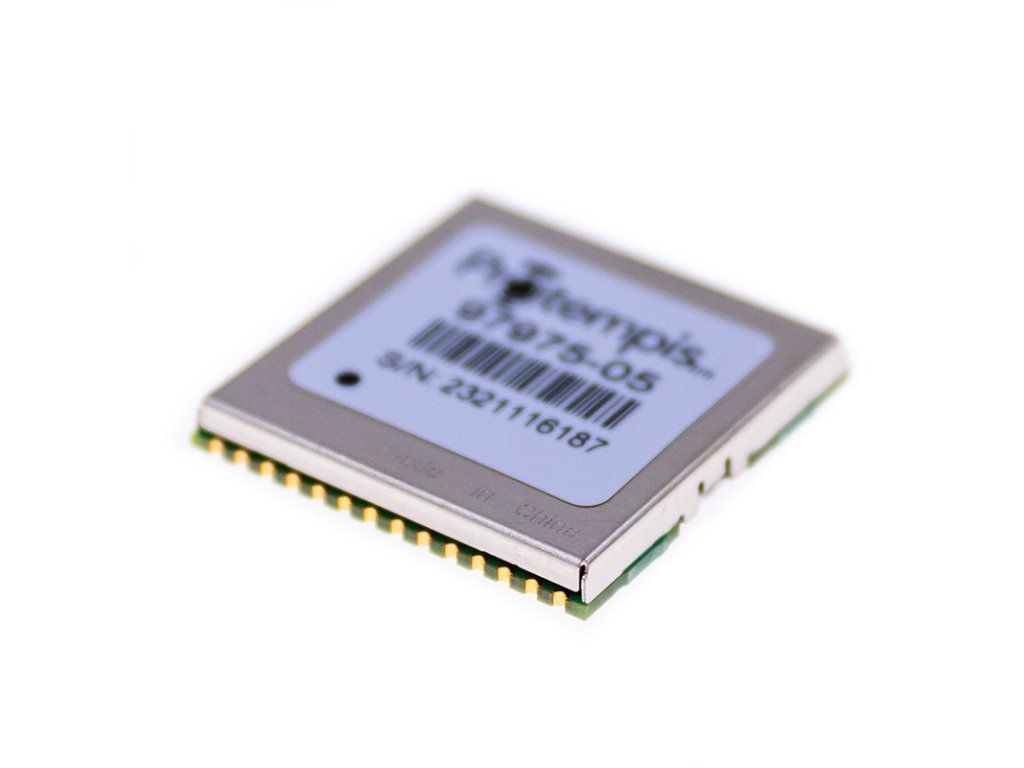

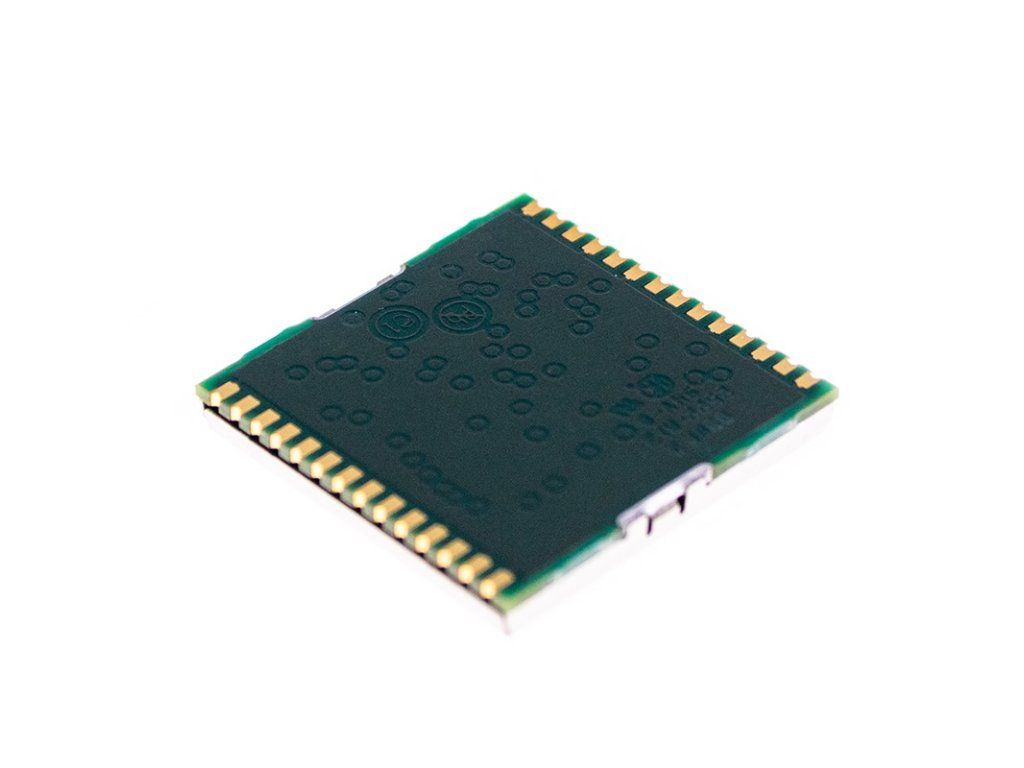

Protempis Res SMT 360 (97975-05)

Detaillierte Produktbeschreibung

Miniaturisiertes Multi-GNSS-Timing-Modul mit leistungsstarken Funktionen

Das Protempis RES SMT 360™ Modul ist ein Multi-GNSS-Timing-Modul mit Unterstützung für GPS, GLONASS, BeiDou und Galileo. Das RES SMT 360 wurde entwickelt, um einen präzisen Zeitimpuls für die Synchronisierung von 4G-/5G-Basisstationen oder anderen Systemen bereitzustellen, die einen hochgenauen Puls-pro-Sekunde-Ausgang (PPS) benötigen.

Dank seiner kompakten Größe von 19 × 19 mm eignet es sich ideal für die Integration in kleinere Geräte.

Ideal für Umgebungen mit schwachem Signal

Protempis hat das RES SMT 360™ Timing-Modul für den Einsatz in besonders anspruchsvollen Umgebungen mit schwachem Signal entwickelt, darunter Femtozellen und In-Building-Systeme.

Dank der zuverlässigen Leistung in Umgebungen mit geringer Signalstärke können Anwender Kosten für aufwendige Verkabelung und externe Antennen reduzieren. Zusätzlich unterstützt das RES SMT 360™ Timing-ModulAssistenzdaten für Anwendungen, die ein besonders hohes Maß an Empfindlichkeit erfordern.

Timing-Signalausgänge

Das Protempis RES SMT 360™ Timing-Modul bietet einen präzisen 1-Puls-pro-Sekunde-Ausgang (1PPS) sowie einen zweiten Pulsausgang zur Maximierung der Netzwerkleistung und zur globalen Synchronisierung von Systemen.

Standard-Timing-Funktionen

Das Protempis RES SMT 360™ Timing-Modul umfasst zahlreiche bewährte Protempis-Timing-Funktionen, darunter den T-RAIM-Algorithmus (Time-Receiver Autonomous Integrity Monitoring), eine automatische Selbstüberwachung sowie einen GNSS-disziplinierten Oszillator zur Bereitstellung einer präzisen Referenzfrequenz.

Trägerplatine und Starter-Kit

Das Protempis RES SMT 360™ Timing-Modul kann direkt auf der kundenspezifischen Anwendungsplatine integriert werden.

Das Starter-Kit enthält alles, was für die Inbetriebnahme des RES SMT 360™ Timing-Moduls benötigt wird: das RES SMT 360™ auf einer Leiterplatte, einen AC/DC-Netzadapter, eine Antenne sowie ein USB-Schnittstellenkabel.

Hauptmerkmale

• Multi-GNSS-Timing-Modul
• Unterstützung für GPS, GLONASS, Galileo und BeiDou
• 32-Kanal-Modul mit 3,3-V-Spannungsversorgung
• PPS- und PP2S-Ausgänge
• SMT-Modulabmessungen: 2,5 mm × 19 mm × 19 mm
• Starter-Kit verfügbar
• Betriebstemperaturbereich: -40 °C bis +85 °C

Technische Parameter finden Sie im beigefügten Datenblatt.
