HF-Kabeladapter U.FL(f) auf SMA(f), LP-088, 20 cm, mit Schrumpfschlauch

Detaillierte Produktbeschreibung

HF-Kabeladapter (Pigtail) von U.FL (f) auf SMA (f)

Charakteristische Eigenschaften:

Ein HF-Kabeladapter (Pigtail) der Serie U.FL (f) – SMA (f) mit einem Kabel der Serie LP-088. Die Kabellänge beträgt 20 cm und der Durchmesser 1,37 mm. Die Frequenzbereiche sind 0-6 GHz für den U.FL-Steckverbinder und 0-18 GHz für den SMA-Steckverbinder. Der Adapter ist für einen Frequenzbereich von 0-3 GHz ausgelegt und erreicht sehr niedrige VSWR-Werte, die im gesamten Betriebsfrequenzband unter 1,25:1 liegen. Das An- und Abstecken der U.FL- und SMA-Steckverbinder ist einfach. Aufgrund der geringen Abmessungen und der Festigkeit des U.FL-Steckverbinders werden 30 Steckzyklen garantiert. Beim SMA-Steckverbinder werden bis zu 500 Steckzyklen garantiert. Der SMA-Steckverbinder enthält einen O-Ring, der die Dichtungseigenschaften gegen Wasser und Staub verbessert.

Kabeladapter (Pigtails) dienen als Verlängerung für den Anschluss von z. B. 2G/3G/LTE/Wi-Fi/GPS-Antennen an verschiedenste Leiterplatten, Module, Mini-PCI-Karten und mehr.

Parameter:

• Kabeltyp: LP-088
• Kabelaußendurchmesser: 1,37 mm
• Kabellänge: 20 cm
• Steckverbinder A: SMA (f) Panel gerade, Schott für RG178-Kabel, O-Ring, H11
• Steckverbinder B: U.FL-LP-088
• Gewicht: 3,92 g
• Zertifizierung: RoHS
• Frequenzbereich: Bis zu 3 GHz
• Impedanz: 50 ± 2 Ohm
• Isolationswiderstand: 500 MΩ
• MAX. VSWR: <1,25:1 (0-3 GHz)
• Maximale Einfügungsdämpfung: -0,8 dB/3 GHz (10 cm)
• Maximale Betriebsspannung: 200 V AC/1 min
• Betriebstemperatur: -40 °C bis +90 °C

Steckverbinder A - SMA-Steckverbinder

Anwendung: Es handelt sich um Hochfrequenz-Steckverbinder mit Schraubverriegelung. Die charakteristische Impedanz beträgt 50 Ohm und der Arbeitsfrequenzbereich reicht bis zu 18 GHz. Es gibt zwei Arten von SMA-Steckverbindern: SMA und RP-SMA. Der SMA-Steckverbinder enthält einen O-Ring, der die Dichtungseigenschaften gegen Wasser und Staub verbessert. Die meisten modernen Mobilfunk-Router sind mit SMA-Anschlüssen ausgestattet, um Wi-Fi/2G/3G/LTE/GPS-Antennen mit den entsprechenden Gegenstücken zu verbinden. Er wird auch als Standardsteckverbinder in der HF-Messtechnik verwendet. Sie zeichnen sich durch hohe Zuverlässigkeit, Langlebigkeit, hohe mechanische Stabilität und optimale elektrische Eigenschaften aus.

Vorteile:

• Geringe Einfügungsdämpfung
• Niedriges VSWR
• Hoher Frequenzbereich
• Vollständig vergoldet

Eigenschaften:

• Frequenzbereich: Bis zu 18 GHz
• Impedanz: 50 Ohm
• MAX. VSWR: < 1,5:1
• Garantierte Steckzyklen: 500 (gilt nur für Beryllium-Kupfer-Mittelkontakt)
• Maximale Betriebsspannung: 500 V AC/1 min
• Betriebstemperatur: -55 °C bis +155 °C
• Zertifizierung: RoHS

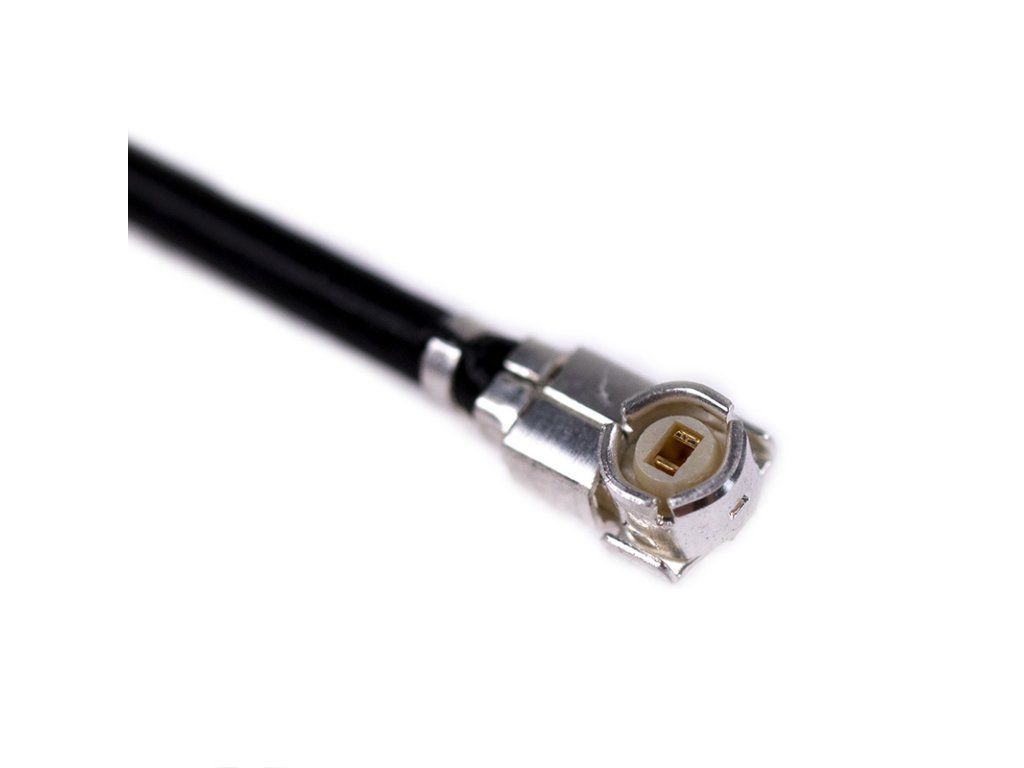

Steckverbinder B - U.FL-Steckverbinder

Anwendung: U.FL-Steckverbinder werden in Anwendungen eingesetzt, bei denen nur sehr wenig Platz für den Anschluss von HF-Komponenten vorhanden ist. Der vergoldete Mittelkontakt des U.FL-Steckverbinders verbessert seine Eigenschaften.

Vorteile:

• Geringe Einfügungsdämpfung
• Niedriges VSWR
• Miniaturabmessungen
• Vergoldeter Mittelkontakt

Eigenschaften:

• Frequenzbereich: Bis zu 6 GHz
• Impedanz: 50 ± 2 Ohm
• Isolationswiderstand: 500 MΩ
• MAX. VSWR: <1,4:1 (0-6 GHz)
• Garantierte Steckzyklen: 30
• Maximale Betriebsspannung: 200 V AC/1 min
• Betriebstemperatur: -40 °C bis +90 °C
• Gewicht: 72 mg

Koaxialkabel LP-088

Eigenschaften des Kabels: Das Koaxialkabel LP-088 ist mit Steckverbindern kompatibel, die für einen Kabeldurchmesser von 1,37 mm geeignet sind. Aufgrund seiner Eigenschaften und Größe wird es häufig in Anwendungen eingesetzt, die eine Hochfrequenzübertragung über miniaturisierte Koaxialverbindungen erfordern. Die charakteristische Impedanz des Kabels beträgt 50 Ω. Es eignet sich für Anwendungen mit HF-Kommunikationsgeräten sowie für elektronische Messgeräte. Am häufigsten wird es zur Herstellung von Kabeladaptern mit Steckverbindern wie U.FL/FAKRA/FME/MHF/MCX/MMC/N/QMA/SMA/SMA-RP/SMB/SMP/TNC und anderen verwendet. Die fertigen Kabeladapter werden typischerweise zum Anschluss externer Antennen an z.B. Mobilfunkmodule, IoT/NB-IoT/WiFi/GNSS und andere HF-Geräte verwendet.

Wir sind ein tschechischer Hersteller von maßgeschneiderten Kabeladaptern. Nutzen Sie unseren einfachen Konfigurator, um Ihre Anforderungen zu spezifizieren. Sie können sich auch an unsere Vertriebsabteilung wenden, die Sie bei der Wahl des richtigen Steckers und Kabels gerne unterstützt.

Unsere meistverkauften Pigtail-Adapter haben wir auf Lager. Kontaktieren Sie uns oder bestellen Sie über unseren E-Shop.

Die technischen Parameter finden Sie im beigefügten Datenblatt.
