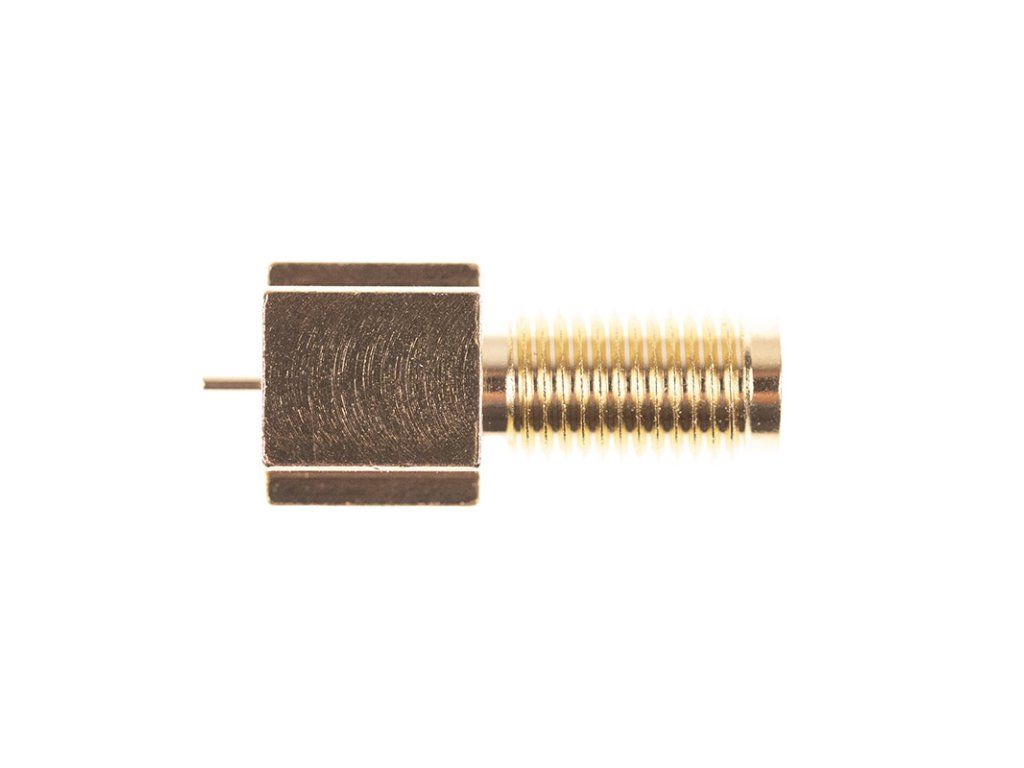

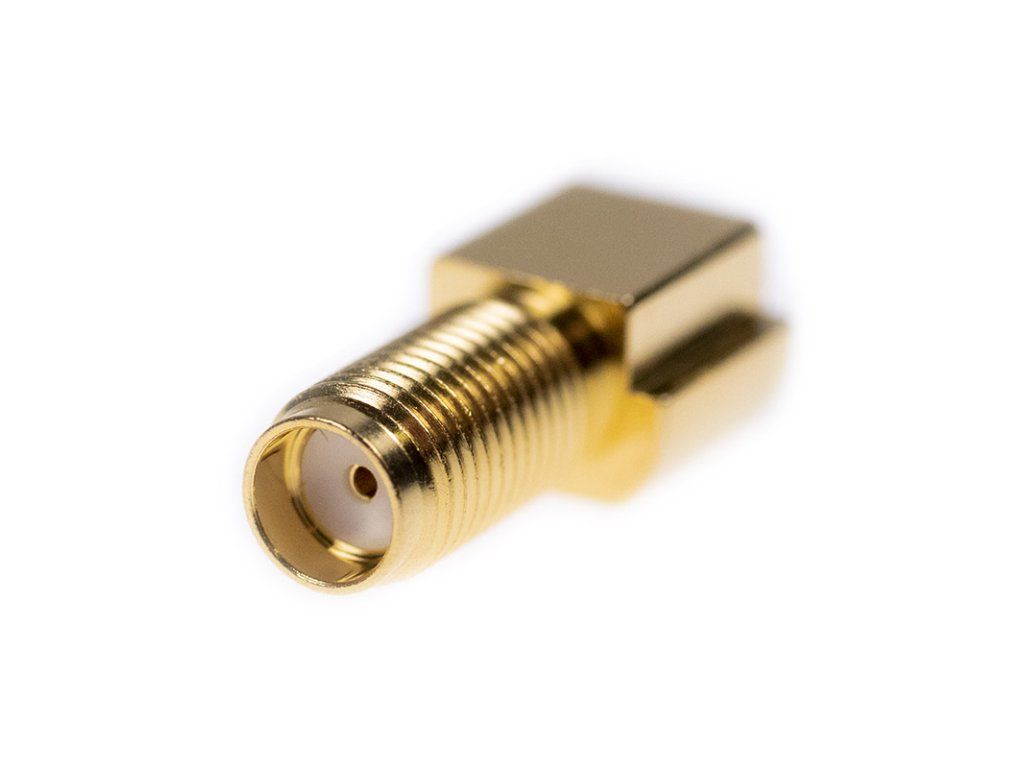

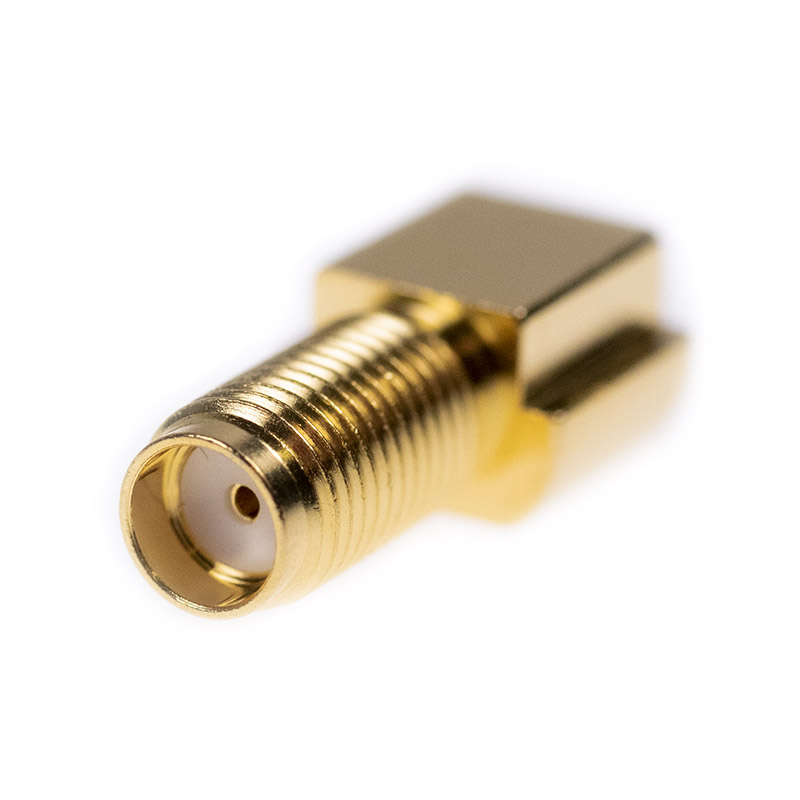

SMA-Buchse (f) für Leiterplatten, EDGE, Rev.2
Artikelnummer: AO-SMA-EDGE2Detaillierte Produktbeschreibung
SMA-Steckverbinder (f) für Leiterplatten. EDGE. Rev.2
SMA-Hochfrequenz-Steckverbinder mit Schraubverriegelung sind leicht, kompakt und vibrationsbeständig. Die charakteristische Impedanz der Steckverbinder beträgt 50 Ohm und der Betriebsfrequenzbereich reicht bis zu 18 GHz. Es gibt zwei Arten von SMA-Steckverbindern, nämlich SMA und RP-SMA. Die garantierte Lebensdauer für das Verbinden und Trennen beträgt bis zu 500 Steckzyklen. Die Betriebstemperatur liegt zwischen -65 °C und +165 °C. Die meisten aktuellen Mobilfunk-Router sind mit SMA-Steckverbindern für den Anschluss von WLAN-/2G-/3G-/LTE-/GPS-Antennen ausgestattet, die mit den entsprechenden Gegenstücken abgeschlossen sind. Sie werden auch als Standardsteckverbinder in der HF-Messtechnik verwendet. Sie zeichnen sich durch hohe Zuverlässigkeit, Langlebigkeit, hohe mechanische Stabilität und optimale elektrische Eigenschaften aus.

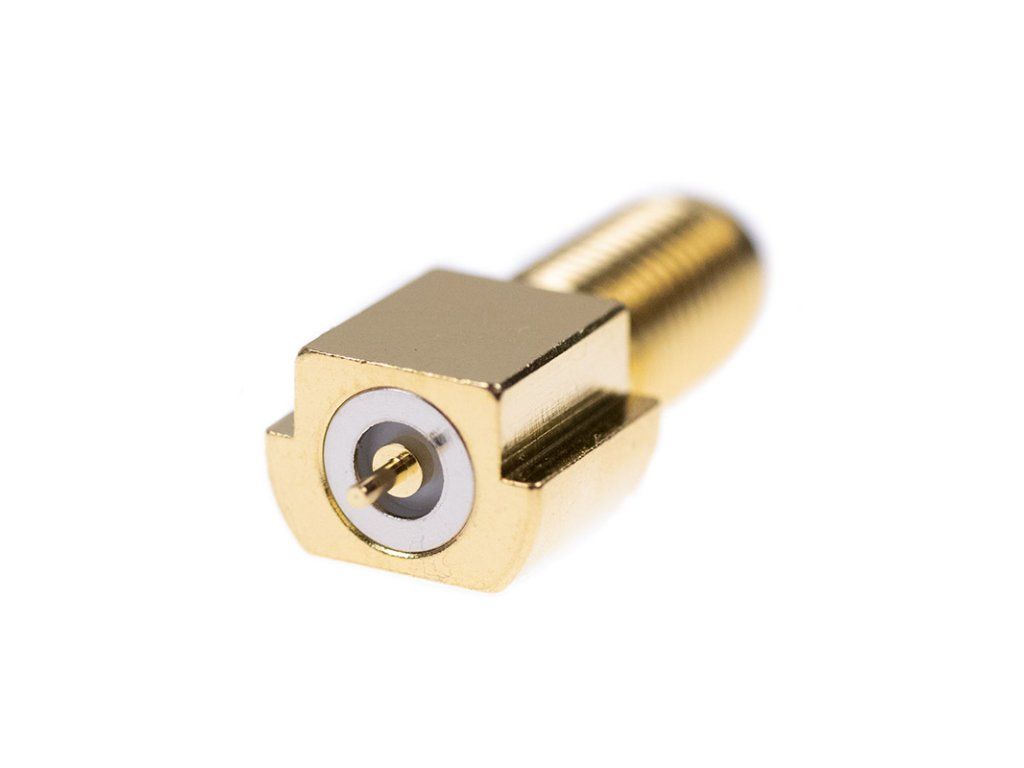

Es handelt sich um einen Steckverbindertyp, der für die Kantenmontage (EDGE) auf einer Leiterplatte (PCB) vorgesehen ist.
Material und Oberflächenbeschaffenheit:
• Gehäuse: Messing / Gold
• Innenleiter: Messing / Gold
• Isolator: Teflon / -
• Kontaktbuchse: Messing / Gold
• Dichtung: Silikongummi
Parameter:
• Typ: Buchse (f)
• Impedanz: 50 Ω
• VSWR: < 1:27
• Isolationswiderstand: 5.000 MΩ
• Widerstand des Innenkontakts: 6 mΩ
• Widerstand des Außenkontakts: 2 mΩ
• Maximale Frequenz: 0-10 GHz
• Steckzyklen (Verbinden und Trennen): 500 Zyklen
• Betriebstemperatur: -65 °C bis +165 °C
• Gewicht: 4,44 g
• Zertifizierung: RoHS, ISO 9001, ISO 14001
Die technischen Parameter finden Sie im beigefügten Datenblatt.
Zusätzliche Parameter
| Kategorie: | Koaxial-Steckverbinder |
|---|---|
| Typ: | Buchse (f) |
| Impedanz: | 50 Ω |
| VSWR: | < 1:27 |
| Isolationswiderstand: | 5.000 MΩ |
| Maximale Frequenz: | 0-10 GHz |
| Betriebstemperatur: | -65 °C bis +165 °C |
| Gewicht: | 4,44 g |
