SMA-Buchse (f) R/A BH Kabel gerade, THD

Detaillierte Produktbeschreibung

SMA-Buchse (f) für THD-Kabel

Es handelt sich um einen Hochfrequenzsteckverbinder mit Schraubverbindungsmechanismus. Die charakteristische Impedanz des Steckverbinders beträgt 50 Ohm und der Arbeitsfrequenzbereich reicht bis zu 18 GHz. Es gibt zwei Arten von SMA-Steckverbindern, nämlich SMA und RP-SMA. Die garantierte Anzahl von Steck- und Trennzyklen beträgt bis zu 500 Zyklen. Die Betriebstemperatur liegt bei -65 °C bis +165 °C. Die meisten modernen Mobilfunk-Router sind mit SMA-Steckverbindern für den Anschluss von Wi-Fi/2G/3G/LTE/GPS-Antennen mit Gegenstücken ausgestattet. Er wird auch als Standardsteckverbinder in der HF-Messtechnik verwendet. Er zeichnet sich durch hohe Zuverlässigkeit, lange Lebensdauer, hohe mechanische Stabilität und optimale elektrische Eigenschaften aus.

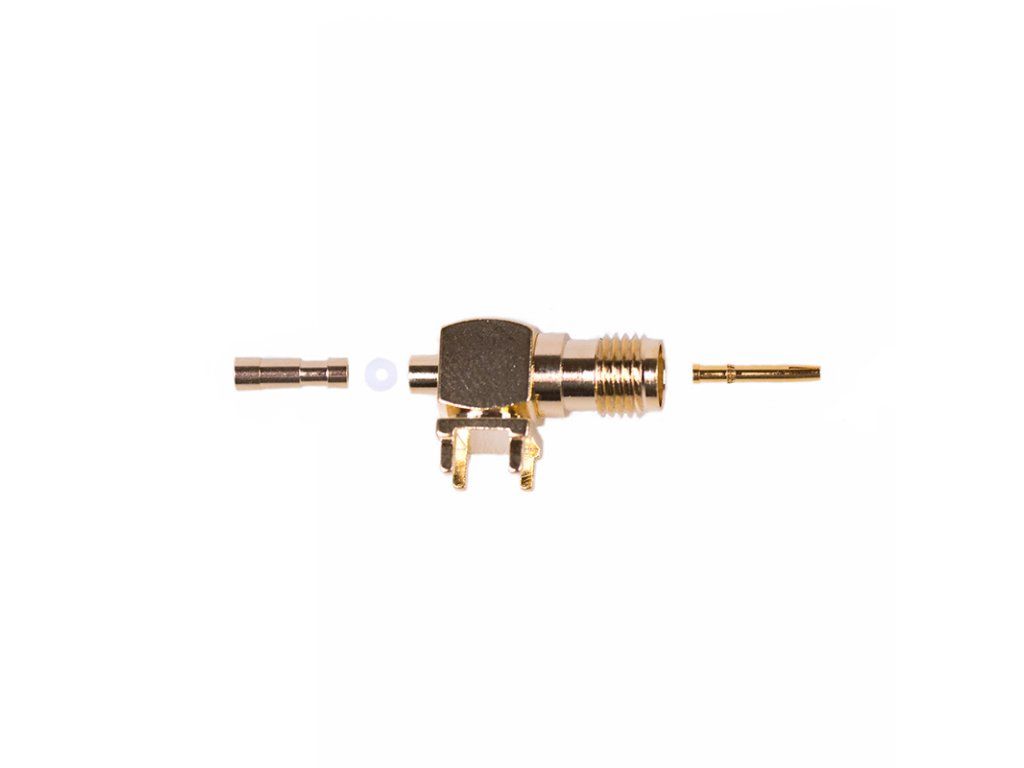

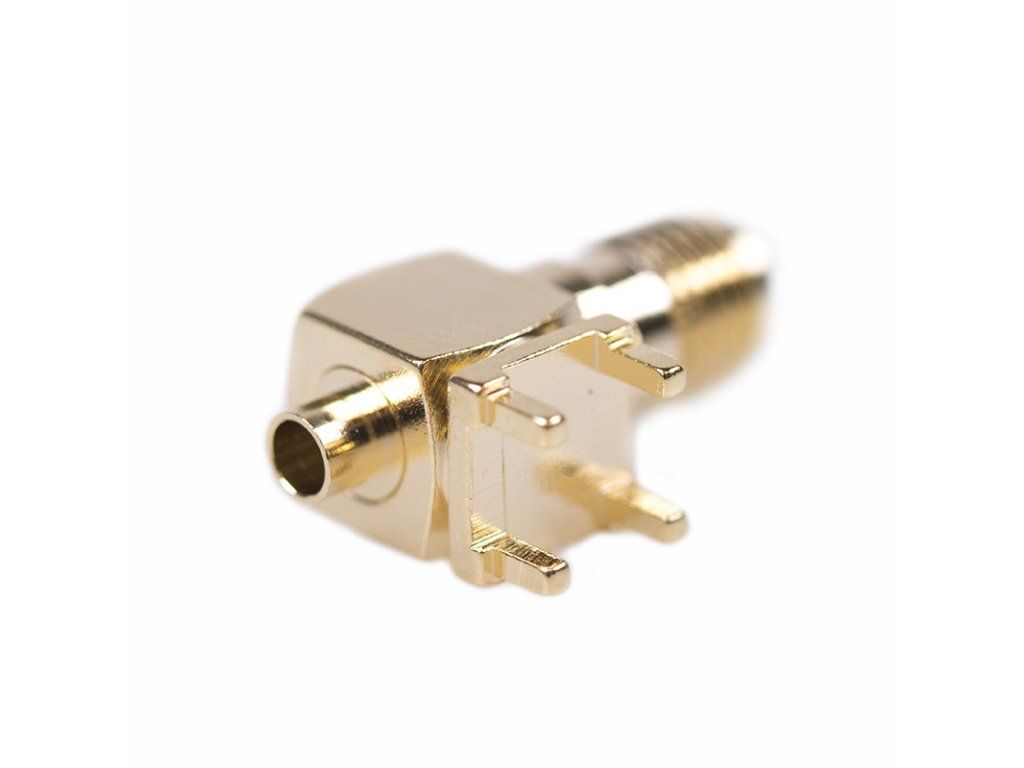

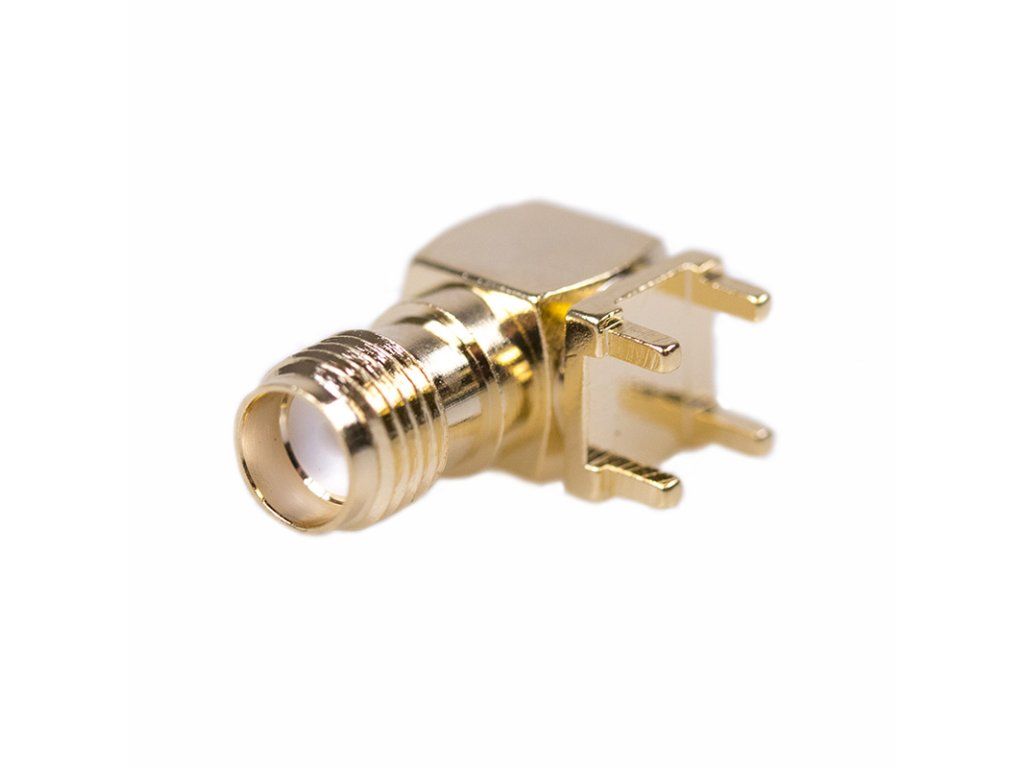

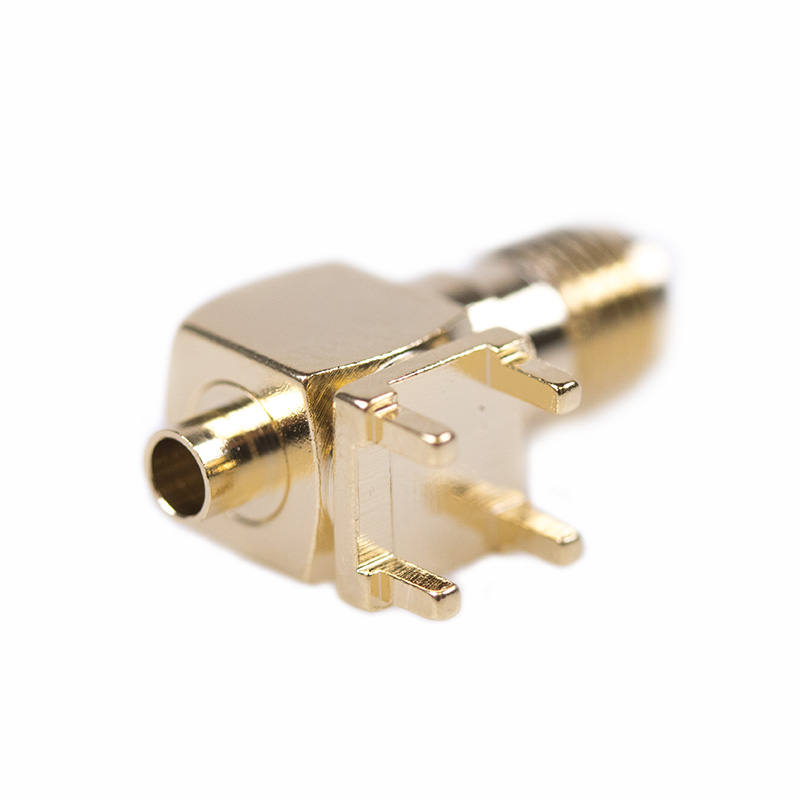

Dieser Winkelsteckverbinder ist für Koaxialkabel vom Typ THD vorgesehen.

Material und Oberflächenbehandlung:

• Körper: Messing / vergoldetes Nickel
• Gehäuse: Messing / vergoldetes Nickel
• Isolator: Teflon / –
• Ferrule: Messing / Gold

Parameter:

• Typ: Buchse (f)
• Impedanz: 50 Ω
• VSWR: <1,3
• Maximale Frequenz: 0–18 GHz
• Isolationswiderstand: 1 000 MΩ
• Widerstand des Mittelkontakts: 3 mΩ
• Widerstand des Außenkontakts: 2 mΩ
• Betriebsspannung: 500 V rms
• Garantierte Steck-/Trennzyklen: 500 Zyklen
• Betriebstemperatur: –65 °C bis +165 °C
• Gewicht: 4 g

Die technischen Parameter finden Sie im beigefügten Datenblatt.
