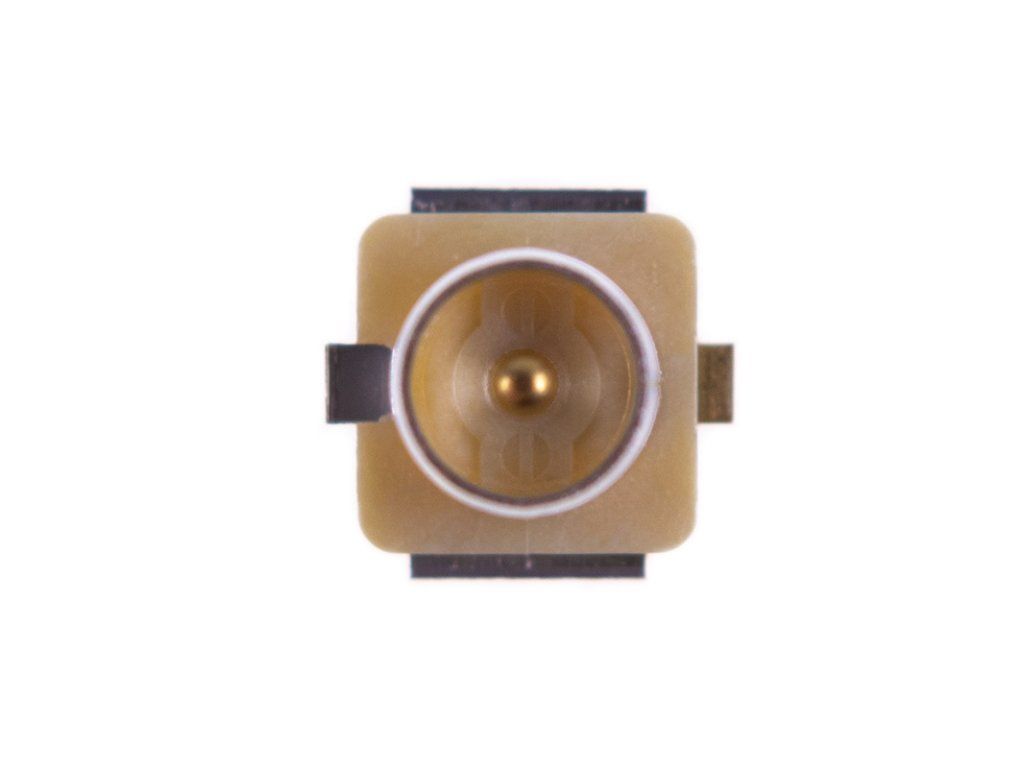

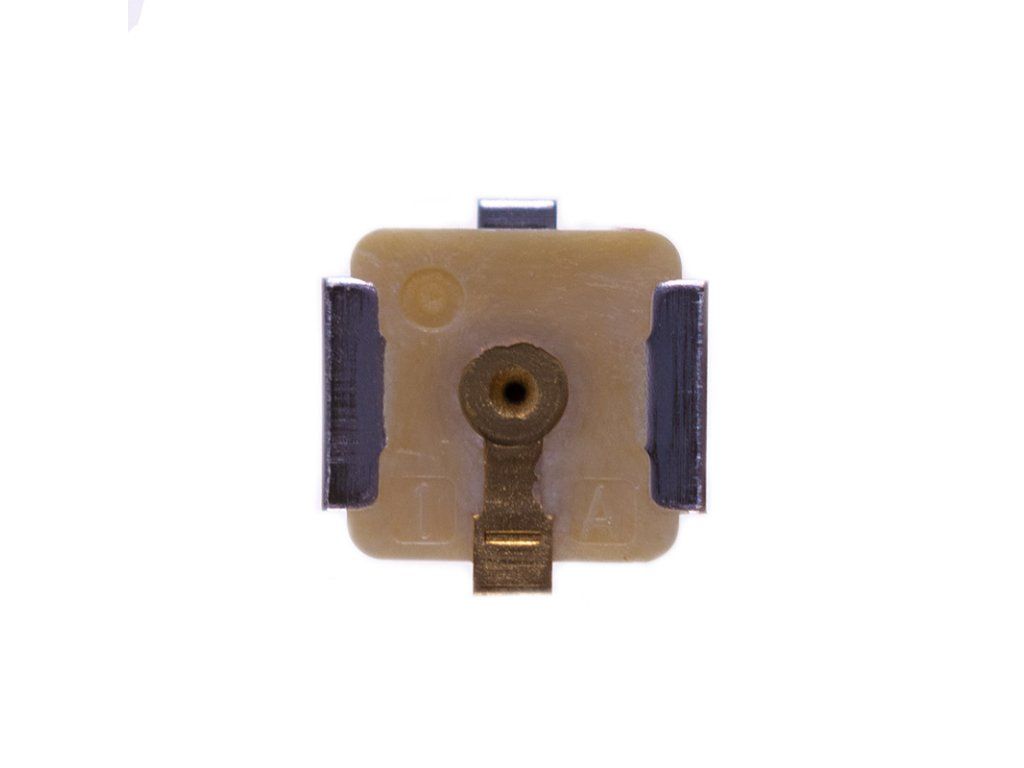

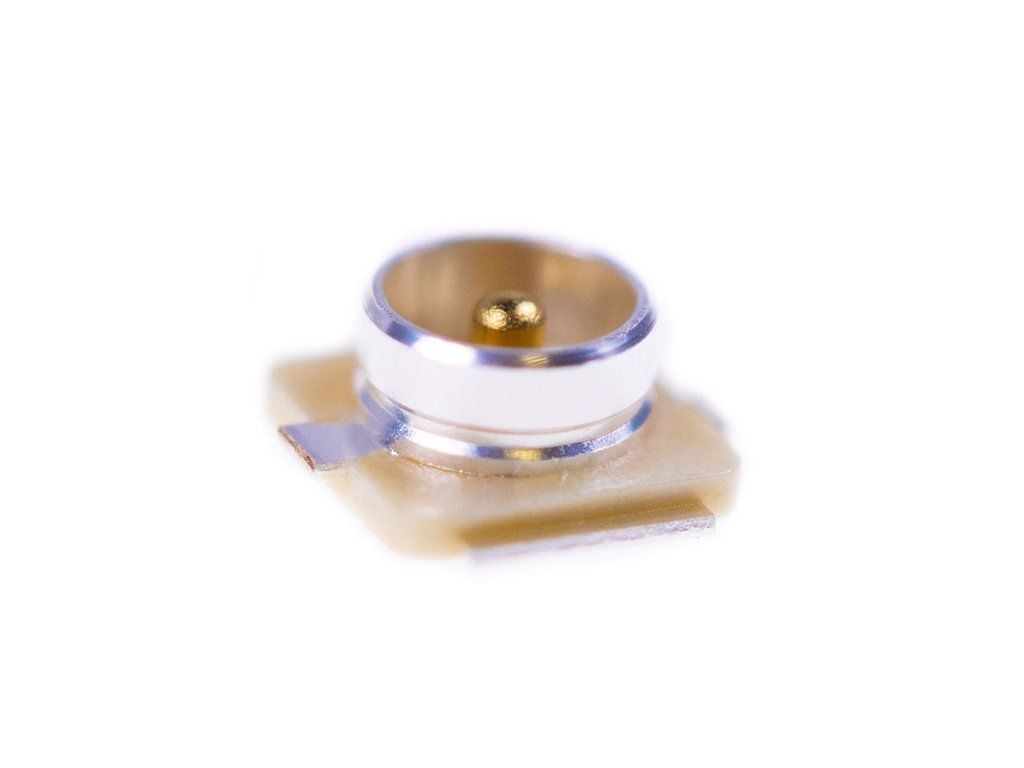

UFL (m)-Stecker für Leiterplatten
Artikelnummer: AM-67-CAUXDetaillierte Produktbeschreibung
UFL-Stecker werden in Anwendungen eingesetzt, in denen nur sehr wenig Platz für den Anschluss bzw. die Verbindung von HF-Komponenten zur Verfügung steht, z. B. in drahtlosen Kommunikationsgeräten, elektronischen Messgeräten, Mobiltelefonen, GPS-Geräten und drahtlosen LAN-Netzwerken. Der vergoldete Mittelkontakt des UFL-Steckers verbessert dessen Eigenschaften. Die charakteristische Impedanz des Steckers beträgt 50 Ohm und der Arbeitsfrequenzbereich reicht bis zu 6 GHz.
Der UFL (m)-Stecker ist für die Stromversorgung auf Leiterplatten vorgesehen.
Vorteile:
• Hohe Zuverlässigkeit dank präziser Verarbeitung
• Geringe Einfügungsdämpfung
• Niedriges VSWR
• Miniaturabmessungen
Parameter:
• Frequenzbereich: Bis zu 6 GHz
• Impedanz 50 ± 2 Ohm
• Isolationswiderstand: 500 MΩ
• Widerstand des Mittelkontakts: 20 mΩ
• Widerstand des Außenkontakts: 10 mΩ
• MAX. VSWR <1,35:1 (0–6 GHz)
• Nenn-Einfügungsdämpfung 5,4 dB/m (3 GHz) / 8 dB/m (6 GHz)
• Garantierte Anzahl der Steckzyklen: 30
• Maximale Betriebsspannung: 200 V AC/1 min
• Betriebstemperatur: -40 °C bis +90 °C
Wir sind ein tschechischer Hersteller von maßgeschneiderten Kabeladaptern. Nutzen Sie unseren einfachen Konfigurator, um Ihre Anforderungen zu spezifizieren. Sie können sich auch an unsere Vertriebsabteilung wenden, die Sie bei der Wahl des richtigen Steckers und Kabels gerne unterstützt.
Zusätzliche Parameter
| Kategorie: | Koaxialstecker |
|---|---|
| Betriebstemperatur: | -40 °C bis +90 °C |
| Isolationswiderstand: | 500 MΩ |
| Impedanz: | 50 ± 2 Ohm |
| Frequenzbereich: | Bis zu 6 GHz |
| Max. VSWR: | <1,35:1 (0–6 GHz) |
