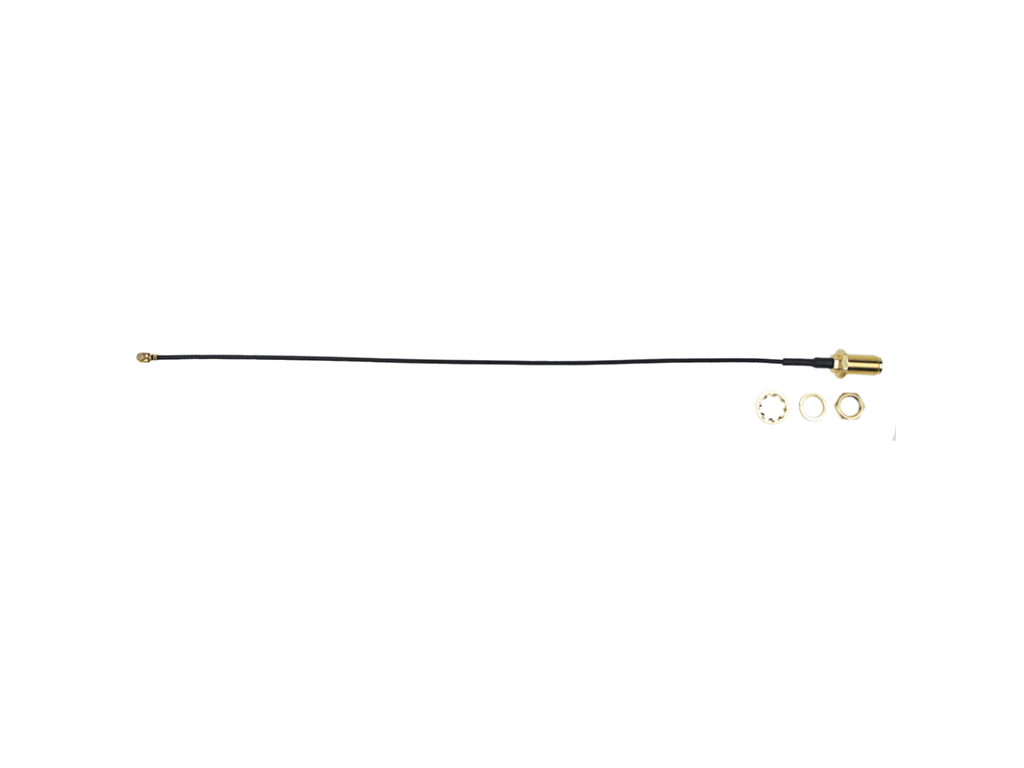

VF-Kabeladapter IPEX(f)/SMA(f), Kabel 1,37 mm, 20 cm

Detaillierte Produktbeschreibung

HF-Adapterkabel (Pigtail) von IPEX MHF(f) auf SMA(f)

HF-Adapterkabel (Pigtail) der Serie IPEX MHF (f)–SMA(f) mit einem Kabel der Serie LP-088. Die Kabellänge beträgt 20 cm und der Durchmesser 1.37 mm. Die Frequenzbereiche sind beim IPEX MHF-Stecker 0-9 GHz und beim SMA-Stecker 0-18 GHz. Der Adapter ist für einen Frequenzbereich von 0-3 GHz ausgelegt und erreicht sehr niedrige VSWR-Werte, die im gesamten Betriebsfrequenzband unter 1.6:1 liegen. Das Anschließen und Trennen der IPEX MHF- und SMA-Stecker ist einfach. Aufgrund der geringen Abmessungen und der Festigkeit des IPEX MHF-Steckers werden 30 Steckzyklen garantiert. Beim SMA-Stecker werden bis zu 500 Steck-/Trennzyklen garantiert.

Kabeladapter (Pigtails) dienen als Verlängerung zum Anschluss von z.B. 2G/3G/LTE/Wi-Fi/GPS-Antennen an verschiedenste Leiterplatten, Module, Mini-PCI-Karten etc.

Parameter:

• Kabeltyp: LP-088
• Kabelaußendurchmesser: 1.37 mm
• Kabellänge: 20 cm
• Anschluss A: SMA(f) Panel gerade, BH für RG178 Kabel, H8
• Anschluss B: IPEX MHF I für AWG30 (ø1.37 mm)
• Gewicht: 4.29 g
• Zertifizierung: RoHS
• Frequenzbereich: Bis zu 3 GHz
• Impedanz: 50 ± 2 Ohm
• Isolationswiderstand: 500 M. Ohm
• MAX. VSWR: <1.6:1 (0-3 GHz)
• Maximale Einfügedämpfung: -0.9 dB/3 GHz
• Maximale Betriebsspannung: 200 V AC/1 min
• Betriebstemperatur: -40 °C bis +85 °C

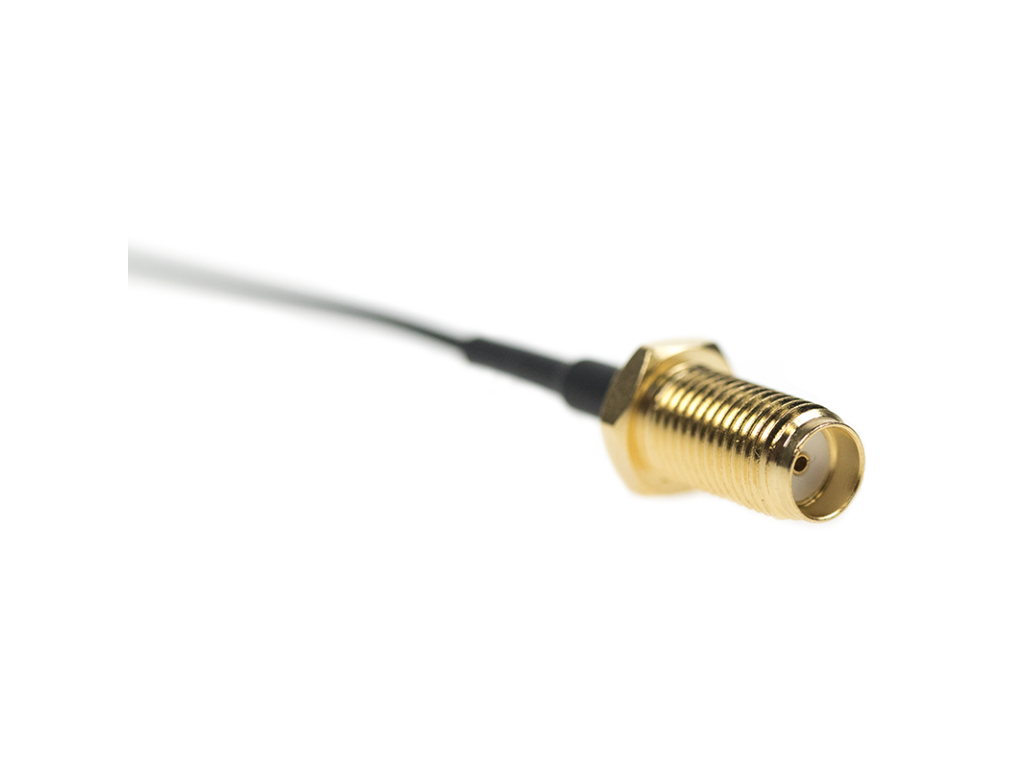

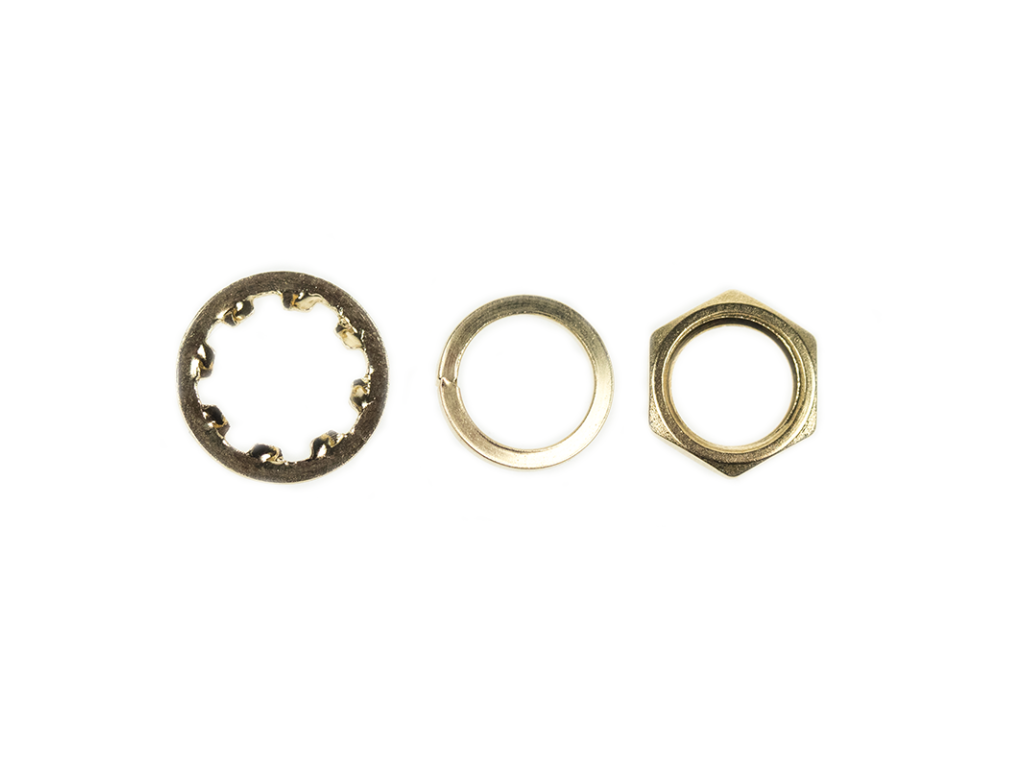

Anschluss A - SMA-Steckverbinder

Anwendung:

Es handelt sich um Hochfrequenz-Steckverbinder mit einem Schraubverriegelungsmechanismus. Die charakteristische Impedanz des Steckverbinders beträgt 50 Ohm und der Betriebsfrequenzbereich reicht bis zu 18 GHz. Es gibt zwei Arten von SMA-Steckverbindern: SMA und RP-SMA. Die meisten aktuellen Mobilfunkrouter sind mit SMA-Anschlüssen für den Anschluss von Wi-Fi/2G/3G/LTE/GPS-Antennen ausgestattet, die mit den entsprechenden Gegenstücken abgeschlossen sind. Er wird auch als Standardstecker in der HF-Messtechnik verwendet. Sie zeichnen sich durch hohe Zuverlässigkeit, Langlebigkeit, hohe mechanische Stabilität und optimale elektrische Eigenschaften aus.

Vorteile:

• Niedrige Einfügedämpfung
• Niedriges VSWR
• Hoher Frequenzbereich
• Vollständig vergoldet

Eigenschaften:

• Frequenzbereich: Bis zu 18 GHz
• Impedanz: 50 Ohm
• MAX. VSWR: < 1.5:1
• Garantierte Anzahl von Steckzyklen (SMA): 500 Zyklen (gilt nur für Beryllium-Mittelkontakt)
• Maximale Betriebsspannung: 500 V AC/1 min
• Betriebstemperatur: -65 °C bis +165 °C
• Zertifizierung: RoHS

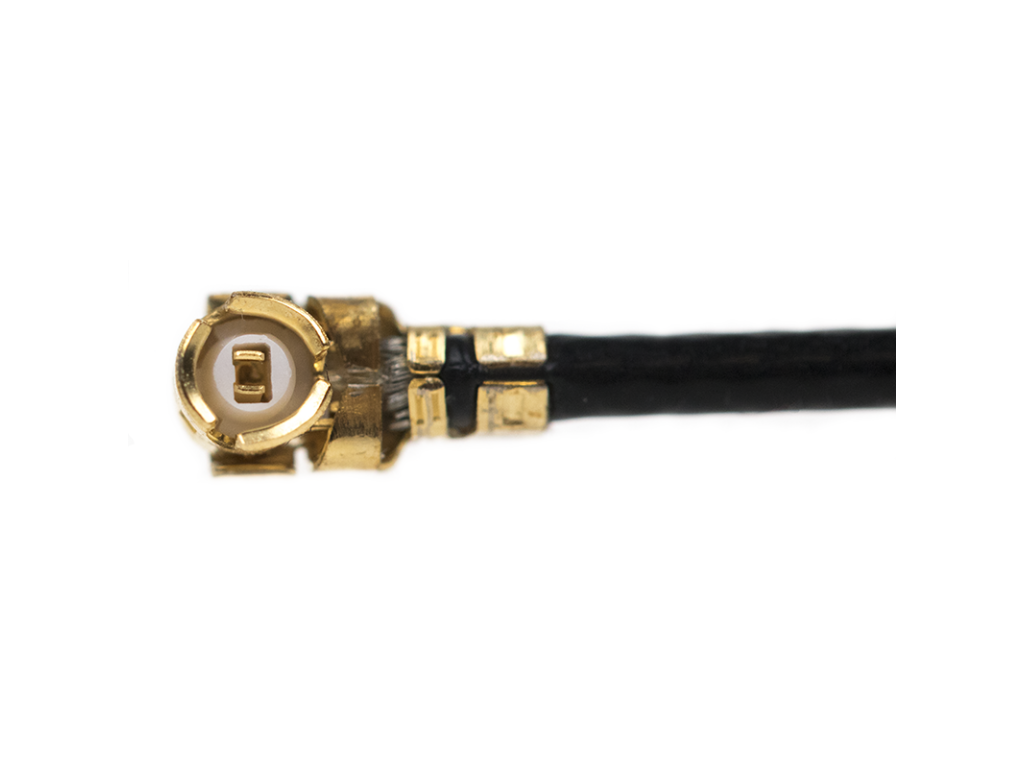

Anschluss B - IPEX MHF-Steckverbinder

Anwendung:

IPEX MHF-Steckverbinder sind mit U.FL-Steckverbindern kompatibel. Sie werden in Anwendungen eingesetzt, bei denen sehr wenig Platz für den Anschluss/die Verbindung von HF-Komponenten vorhanden ist.

Vorteile:

• Hohe Zuverlässigkeit durch präzise Verarbeitung
• Niedrige Einfügedämpfung
• Niedriges VSWR
• Miniaturabmessungen
• Hoher Frequenzbereich

Eigenschaften:

• Frequenzbereich: Bis zu 9 GHz
• Impedanz: 50 Ohm
• MAX. VSWR: Buchse: < 1.3:1 (0.1-3 GHz) / < 1.5:1 (3-6 GHz) / 1.9:1 (6-9 GHz) Stecker: < 1.3:1 (0.1-3 GHz) / < 1.4:1 (3-6 GHz) / 1.8:1 (6-9 GHz)
• Garantierte Anzahl von Steckzyklen vor Deformation: 30
• Maximale Betriebsspannung: 200 V AC/1 min
• Betriebstemperatur: -40 °C bis +90 °C
• Zertifizierung: RoHS

Koaxialkabel LP 088

Kabel-Eigenschaften:

Das Koaxialkabel LP 088 ist mit Steckverbindern kompatibel, die für einen Kabeldurchmesser von 1.37 mm geeignet sind. Aufgrund seiner Eigenschaften und Größe wird es häufig in Anwendungen eingesetzt, die eine Hochfrequenzübertragung über miniaturisierte Koaxialverbindungen erfordern. Es eignet sich für Anwendungen mit HF-Kommunikationsgeräten sowie für elektronische Messinstrumente. Am häufigsten wird es zur Herstellung von Kabeladaptern mit Steckverbindern wie U.FL/FAKRA/FME/MHF/MCX/MMC/N/QMA/SMA/SMA-RP/SMB/SMP/TNC und anderen verwendet. Die resultierenden Kabeladapter werden am häufigsten zum Anschluss externer Antennen an z.B. Mobilfunkmodule oder IoT/NB-IoT/WiFi/GNSS und andere HF-Geräte verwendet.

Wir sind ein tschechischer Hersteller von kundenspezifischen Kabeladaptern. Nutzen Sie unseren einfachen Konfigurator, um Ihre Anforderungen zu spezifizieren. Sie können sich auch an unsere Verkaufsabteilung wenden; wir beraten Sie gerne bei der Auswahl des richtigen Steckverbinders und Kabels.

Die meistverkauften Kabeladapter (Pigtails) haben wir auf Lager. Schreiben Sie uns oder bestellen Sie über unseren E-Shop.

Technische Parameter finden Sie im beigefügten Datenblatt.
