VF-Kabeladapter U.FL(f)-U.FL(f), LP-040, 5 cm

Detaillierte Produktbeschreibung

Miniatur-HF-Kabeladapter (Pigtail) der Serie U.FL(f) mit Kabel der Serie LP-040; die Kabellänge beträgt 5 cm und der Durchmesser 0,81 mm. Der Pigtail ist für den Frequenzbereich von 0 bis 6 GHz ausgelegt und erreicht sehr niedrige VSWR-Werte, die im gesamten Arbeitsfrequenzband unter 1,35:1 liegen. Das Anschließen und Trennen der U.FL-Stecker ist einfach; die Lebensdauer beträgt aufgrund der sehr geringen Abmessungen und der Festigkeit des Steckers 30 Zyklen.

Die Kabeladapter (Pigtails) dienen dann als Verlängerung für den Anschluss von z. B. 2G/3G/LTE/Wi-Fi/GPS-Antennen an verschiedene Leiterplatten, Module, Mini-PCI-Karten usw.

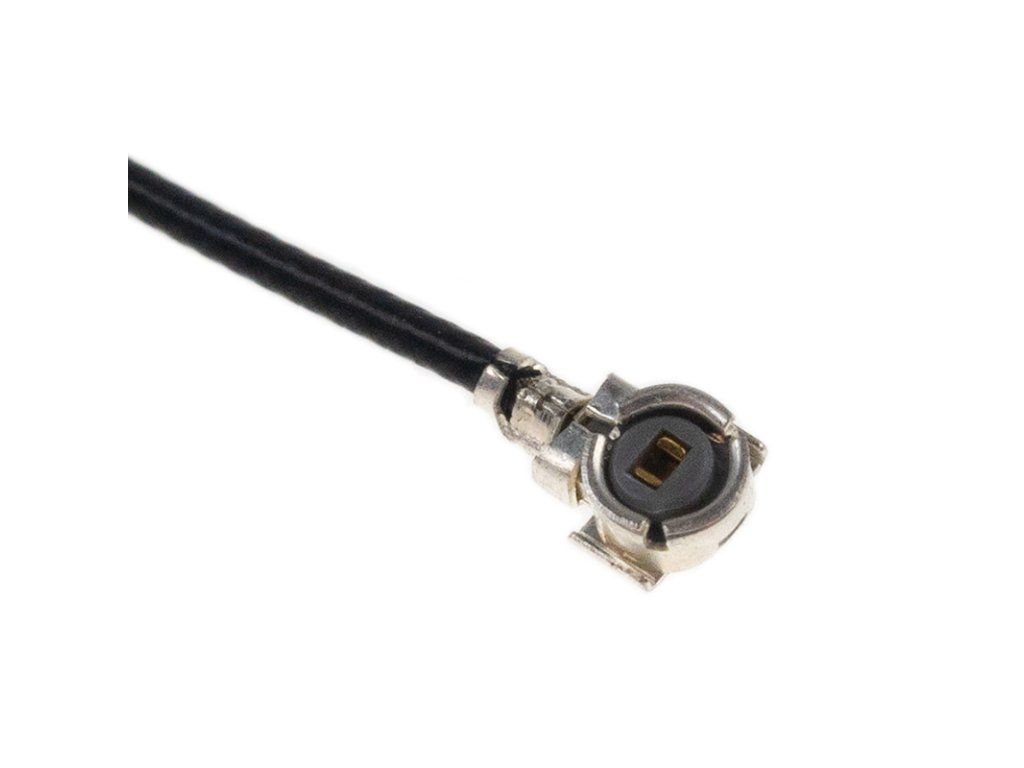

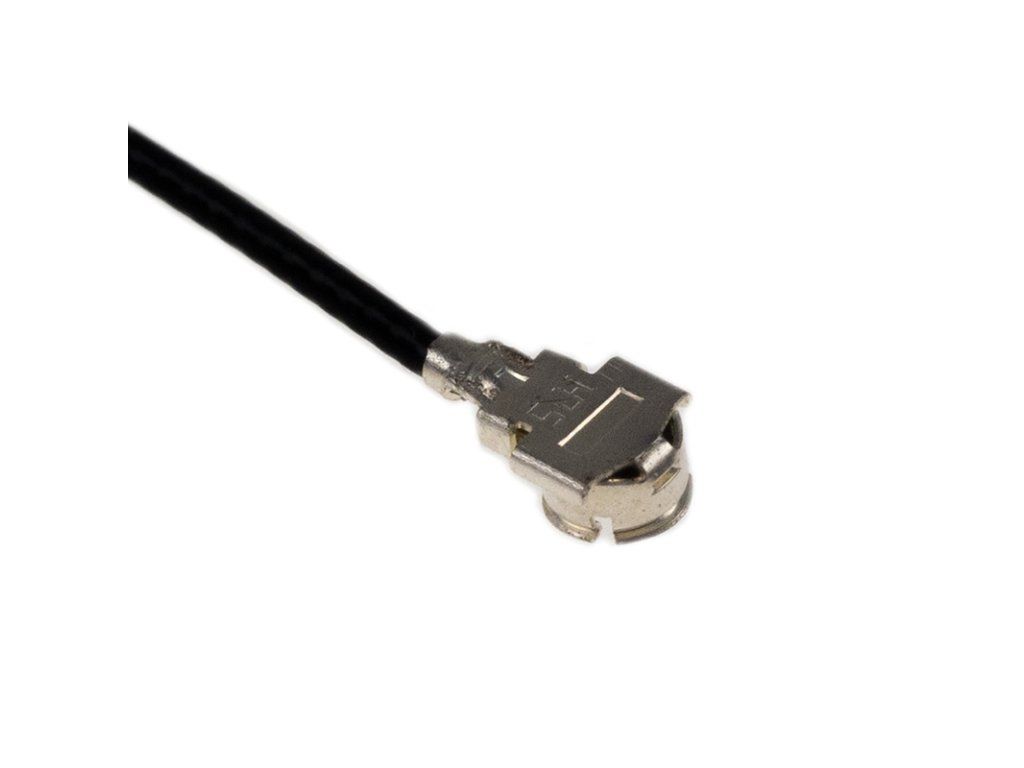

Stecker A + B

Anwendung:

U.FL-Stecker werden in Anwendungen eingesetzt, in denen nur sehr wenig Platz für den Anschluss/die Verbindung von HF-Komponenten vorhanden ist.

Vorteile:

• Hohe Zuverlässigkeit dank präziser Verarbeitung
• Geringe Einfügungsdämpfung
• Niedriges VSWR
• Miniaturabmessungen

Parameter:

• Frequenzbereich: Bis zu 6 GHz
• Impedanz: 50 ± 2 Ohm
• Isolationswiderstand:500 Ohm
• MAX. VSWR <1,35:1 (0–6 GHz)
• Nenn-Dämpfung 5,4 dB/m (3 GHz) / 8 dB/m (6 GHz)
• Garantierte Anzahl der Steckzyklen 30
• Maximale Betriebsspannung: 200 V AC/1 min
• Betriebstemperatur: -40 °C bis +90 °C

Koaxialkabel LP 040

Eigenschaften des Kabels:

Das Koaxialkabel LP 040 ist kompatibel mit Steckverbindern, die für einen Kabeldurchmesser von 0,81 mm geeignet sind. Dank seiner Eigenschaften und Abmessungen wird es häufig in Anwendungen eingesetzt, die eine Hochfrequenzübertragung über Miniatur-Koaxialverbindungen erfordern. Es eignet sich für Anwendungen mit HF-Kommunikationsgeräten sowie für elektronische Messgeräte
